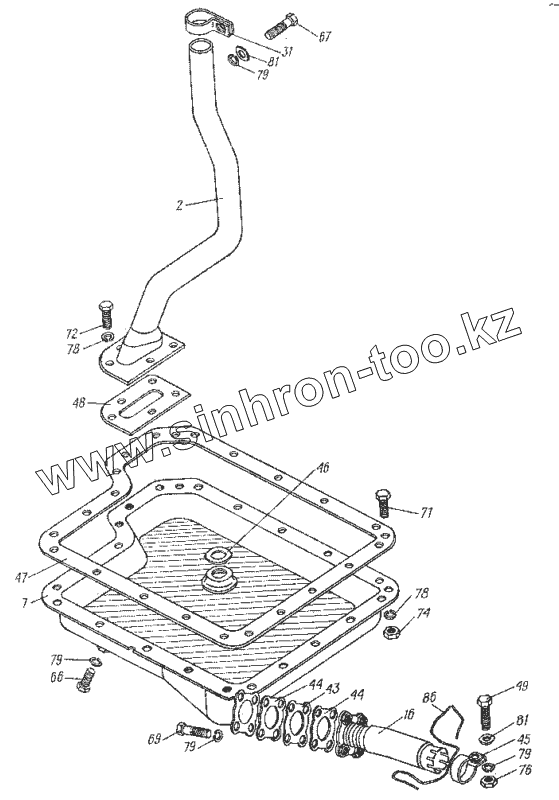

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Система подогрева двигателя 6.05.001-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
7
16
31
43
44
44
45
46
47
48
49
66
67
69
71
72
74
76
78
78
79
79
79
79
81
81
86
Позиция на иллюстрации Заводской номер детали Название детали
2 6.05.028 Труба газоотводящая в сборе
7 8.05.032-3 Кожух поддона в сборе
16 8.05.068-2 Труба
31 6.05.103 Хомут
43 8.05.170 Прокладка
44 8.05.172 Фланец
45 8.05.177 Хомут
46 8.05.192 Прокладка
47 8.05.198-2 Прокладка поддона
48 8.05.199 Прокладка
49 8.05.212 Болт
66 [Болт М8.6gx12.66.019 ГОСТ 7796-70] Болт М8.6gx12.66.019 ГОСТ 7796-70
67 [Болт М8.6gx20.66.019 ГОСТ 7796-70] Болт М8.6gx20.66.019 ГОСТ 7796-70
69 [Болт М8.6gx30.66.019 ГОСТ 7796-70] Болт М8.6gx30.66.019 ГОСТ 7796-70
71 [Болт М6.6gx16.66.019 ГОСТ 7798-70] Болт М6.6gx16.66.019 ГОСТ 7798-70
72 [Болт М6.6gx20.66.019 ГОСТ 7798-70] Болт М6.6gx20.66.019 ГОСТ 7798-70
74 [Гайка М6.6.0112 ГОСТ 5915-70] Гайка М6.6.0112 ГОСТ 5915-70
76 [Гайка М8.6.0812 ГОСТ 5915-70] Гайка М8.6.0812 ГОСТ 5915-70
78 [Шайба 6.65Г.0115 ГОСТ 6403-70] Шайба 6.65Г.0115 ГОСТ 6403-70
79 [Шайба 8.65Г.0115 ГОСТ 6402-70] Шайба 8.65Г.0115 ГОСТ 6402-70
81 [Шайба 8.01.0115 ГОСТ 11371-78] Шайба 8.01.0115 ГОСТ 11371-78
86 [Шнур асбестовый ШАОН 1,5 ГОСТ 1779-72, l=4000 мм] Шнур асбестовый ШАОН 1,5 ГОСТ 1779-72, l=4000 мм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
