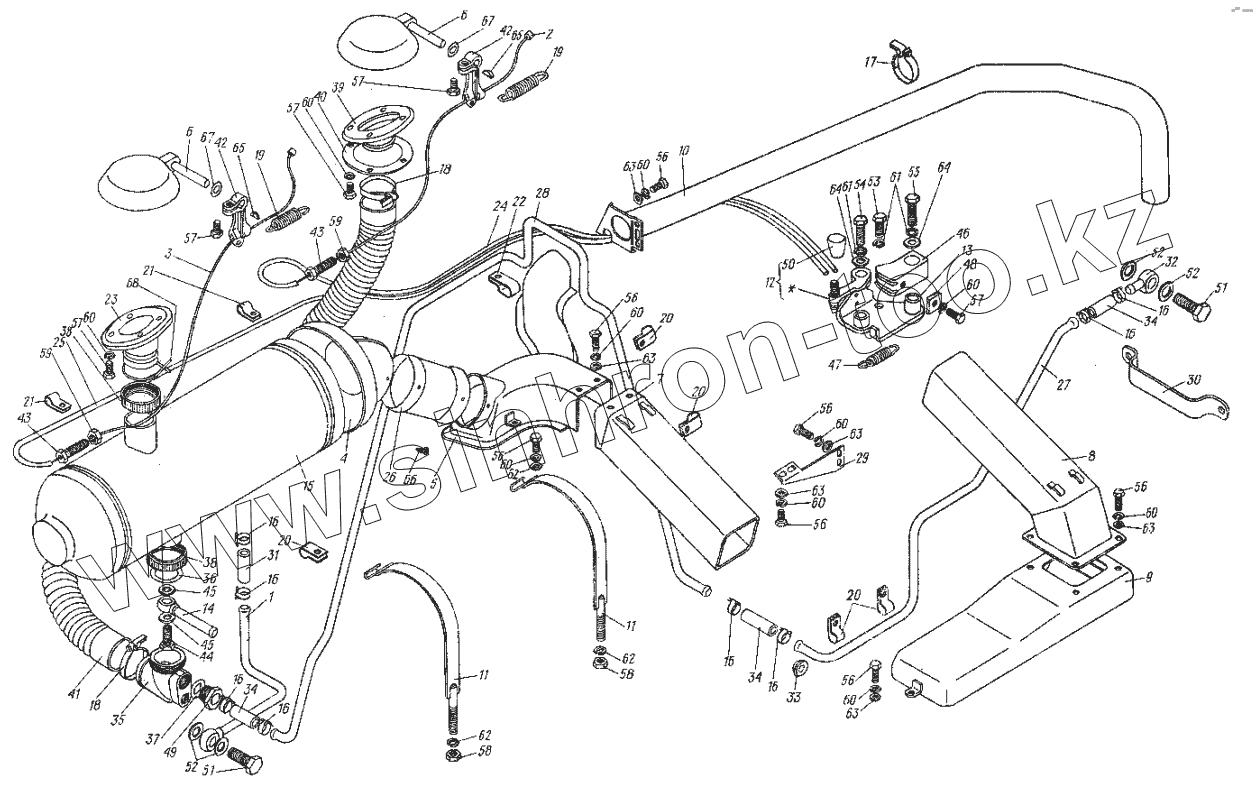

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Система обогрева 6.06.001
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
16
16
16
16
16
16
17
18
18
19
19
20
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
38
39
40
41
42
42
43
43
44
45
45
46
47
48
49
50
51
51
52
52
52
53
54
55
56
56
56
56
56
56
56
57
57
57
57
57
58
58
59
59
60
60
60
60
60
60
60
60
60
60
61
61
62
62
62
63
63
63
63
63
63
64
64
65
65
66
67
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6.06.021 | Дренажная трубка в сборе | |
| 2 | 6.06.024 | Трос со втулкой | |
| 3 | 6.06.025 | Трос со втулкой | |
| 4 | 6.06.027-2 | Крышка отопителя в сборе | |
| 5 | 6.06.028-3 | Распределитель верхний в сборе | |
| 6 | 6.06.035 | Крышка выхлопная в сборе | |
| 7 | 6.06.036 | Труба верхняя в сборе | |
| 8 | 6.06.037 | Труба нижняя в сборе | |
| 9 | 6.06.038 | Распределитель нижний в сборе | |
| 10 | 6.06.039 | Труба в сборе | |
| 11 | 6.80.014 | Лента стяжная в сборе | |
| 12 | 8.06.018 | Фиксатор | |
| 13 | 8.06.019-1 | Опора | |
| 14 | 8.06.026 | Трубка | |
| 15 | 0В65-0010-Г | Отопительно-вентиляционная установка | |
| 16 | ХСА-18 | Хомутик стяжной | |
| 17 | ХСВ-52-01 | Хомутик винтовой | |
| 18 | ХСВ-62-01 | Хомутик винтовой | |
| 19 | 5.23.149 | Пружина оттяжная | |
| 20 | 5.24.220 | Скоба | |
| 21 | 5.50.128 | Скоба | |
| 22 | А5.50.191 | Скоба | |
| 23 | 6.06.127-1 | Патрубок выпускной | |
| 24 | 6.06.161 | Оплетка | |
| 25 | 6,06.162 | Оплетка | |
| 26 | 6.06.170 | Патрубок | |
| 27 | 6.06.208-1 | Труба | |
| 28 | 6.06.209-1 | Трубка задняя | |
| 29 | 6.06.217 | Кронштейн | |
| 30 | 6.37.230 | Лента | |
| 31 | 8.02.190 | Шланг | |
| 32 | 8.03.109 | Угольник поворотный | |
| 33 | 8.03.259 | Шайба уплотнения | |
| 34 | 8.03.261 | Шланг | |
| 35 | 8.06.118 | Патрубок | |
| 36 | 8.06.120 | Кольцо | |
| 37 | 8.06.121 | Кольцо | |
| 38 | 8.06.122 | Гайка | |
| 39 | 8.06.126-1 | Патрубок заборный | |
| 40 | 8.06.128 | Прокладка | |
| 41 | 8.06.129-1 | Шланг | |
| 42 | 8.06.137 | Коромысло | |
| 43 | 8.06.138 | Болт регулировочный | |
| 44 | 8.06.139 | Болт поворотного угольника | |
| 45 | 8.06.140 | Прокладка | |
| 46 | 8.06.141 | Поводок | |
| 47 | 8.06.148-1 | Пружина | |
| 48 | 8.06.149 | Планка | |
| 49 | 8.50.239 | Гайка | |
| 50 | А13.05.000 | Рукоятка управления | |
| 51 | 16-110 | Болт поворотного угольника | |
| 52 | 16-173А | Прокладка | |
| 53 | [Болт М8.6gx12.66.019 ГОСТ 7796-70] | Болт М8.6gx12.66.019 ГОСТ 7796-70 | |
| 54 | [Болт М8.6gx30.66.019 ГОСТ 7796-70] | Болт М8.6gx30.66.019 ГОСТ 7796-70 | |
| 55 | [Болт М8.6gx35.66.019 ГОСТ 7796-70] | Болт М8.6gx35.66.019 ГОСТ 7796-70 | |
| 56 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 57 | [Болт М6.6gx16.66.019 ГОСТ 7798-70] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 58 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 59 | [Гайка М12.6Н.8.0112 ГОСТ 5929-70] | Гайка М12.6Н.8.0112 ГОСТ 5929-70 | |
| 60 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 61 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 62 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 63 | [Шайба 6.01.0115 ГОСТ 11371-78] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 64 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 65 | [Шпонка 3x5 ГОСТ 24071-80] | Шпонка 3x5 ГОСТ 24071-80 | |
| 66 | [Шуруп 2-5x13.019 ГОСТ 1144-80] | Шуруп 2-5x13.019 ГОСТ 1144-80 | |
| 67 | 012-016-25-2-2 | Кольцо ГОСТ 9833-73 | |
| 68 | [Шнур асбестовый ША0Н5 ГОСТ 1779-72, l=450 мм] | Шнур асбестовый ША0Н5 ГОСТ 1779-72, l=450 мм |
