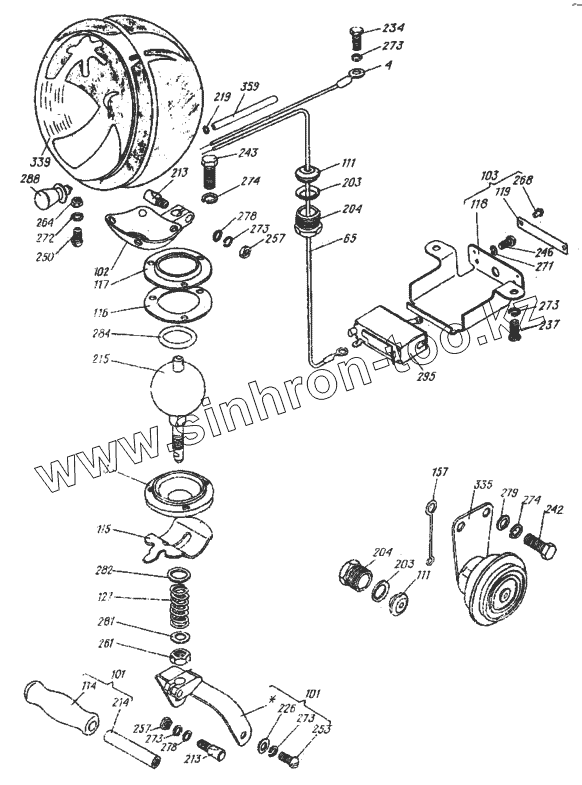

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Прожектор и сигнал. Установка 6.50.030
6.50.030
3
4
65
101
101
102
103
111
111
114
115
116
117
118
119
127
151
203
203
204
204
213
213
214
215
219
226
234
237
242
243
246
250
253
257
257
261
264
268
271
272
273
273
273
273
273
274
274
278
278
279
281
282
284
288
295
335
339
359
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6.50.030 | 6.50.030 | Прожектор и сигнал. Установка | |
| 3 | 1В12.50.059 | Фланец | |
| 4 | 1В12.50.668 | Провод | |
| 65 | 6.50.677 | Провод | |
| 101 | 10.50.060 | Рукоятка | |
| 102 | 10.50.061 | Кронштейн | |
| 103 | 10.50.063 | Кронштейн | |
| 111 | 1.50.145 | Уплотнение | |
| 114 | 1В12.50.154 | Рукоятка | |
| 115 | 1В12.50.156 | Шайба | |
| 116 | 1В12.50.157 | Прокладка | |
| 117 | 1В12.50.159 | Шайба | |
| 118 | 1В12.50.161 | Кронштейн | |
| 119 | 1В12.50.162 | Табличка | |
| 127 | 5.20.127 | Пружина | |
| 151 | 6.50.126 | Перемычка | |
| 203 | 8.50.238 | Шайба | |
| 204 | 8.50.239 | Гайка | |
| 213 | 10.47.470 | Болт | |
| 214 | 10.50.155 | Ось | |
| 215 | 10.50.160 | Ось | |
| 219 | 17-044А | Шайба оси груза | |
| 226 | ШШс-7х18х1,4Ц15хр | Шайба | |
| 234 | [Болт М8.6gx35.66.019 ГОСТ 7796-70] | Болт М8.6gx35.66.019 ГОСТ 7796-70 | |
| 237 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 242 | [Болт М8.6gx16.66.019 ГОСТ 7798-70] | Болт М8.6gx16.66.019 ГОСТ 7798-70 | |
| 243 | [Болт М8.6gx20.66.019 ГОСТ 7798-70] | Болт М8.6gx20.66.019 ГОСТ 7798-70 | |
| 246 | [Винт В1.М4-6gx8.58.019 ГОСТ 17473-80] | Винт В1.М4-6gx8.58.019 ГОСТ 17473-80 | |
| 250 | [Винт В1.М5-6gx12.58.019 ГОСТ 17473-80] | Винт В1.М5-6gx12.58.019 ГОСТ 17473-80 | |
| 253 | [Винт В1.М6-6gx12.58.019 ГОСТ 17473-80] | Винт В1.М6-6gx12.58.019 ГОСТ 17473-80 | |
| 257 | [Гайка М6.6.0112 ГОСТ 5915-70] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 261 | [Гайка М14х1,5.6.0112 ГОСТ 5915-70] | Гайка М14х1,5.6.0112 ГОСТ 5915-70 | |
| 264 | [Гайка М5.6.0112 ГОСТ 5927-70] | Гайка М5.6.0112 ГОСТ 5927-70 | |
| 268 | [Заклепка 2x6.31 ГОСТ 10299-80] | Заклепка 2x6.31 ГОСТ 10299-80 | |
| 271 | [Шайба 4.65Г.0115 ГОСТ 6402-70] | Шайба 4.65Г.0115 ГОСТ 6402-70 | |
| 272 | [Шайба 5.65Г.0115 ГОСТ 6402-70] | Шайба 5.65Г.0115 ГОСТ 6402-70 | |
| 273 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 274 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 278 | [Шайба 6.01.0115 ГОСТ 11371-78] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 279 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 281 | [Шайба 14.01.0115 ГОСТ 11371-78] | Шайба 14.01.0115 ГОСТ 11371-78 | |
| 282 | [Шайба 18.01.0115 ГОСТ 11371-78] | Шайба 18.01.0115 ГОСТ 11371-78 | |
| 284 | 050-060-58-2-2 | Кольцо ГОСТ 9833-73 | |
| 288 | А24-60+40 | Лампа А24-60+40 ГОСТ 2023-75 | |
| 295 | АЗС-5 | Автомат типа АЗС-5 ТУ 16-526.015-73 | |
| 335 | С314Г | Сигнал звуковой безрупорный С314Г ТУ 37.003.702-75 | |
| 339 | ФГ16-И | Фара ФГ16-И ТУ 37.003.517-74 | |
| 359 | [Трубка IIIТВ-40-230-7, белая ГОСТ 19034-73, l=140 мм] | Трубка IIIТВ-40-230-7, белая ГОСТ 19034-73, l=140 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
