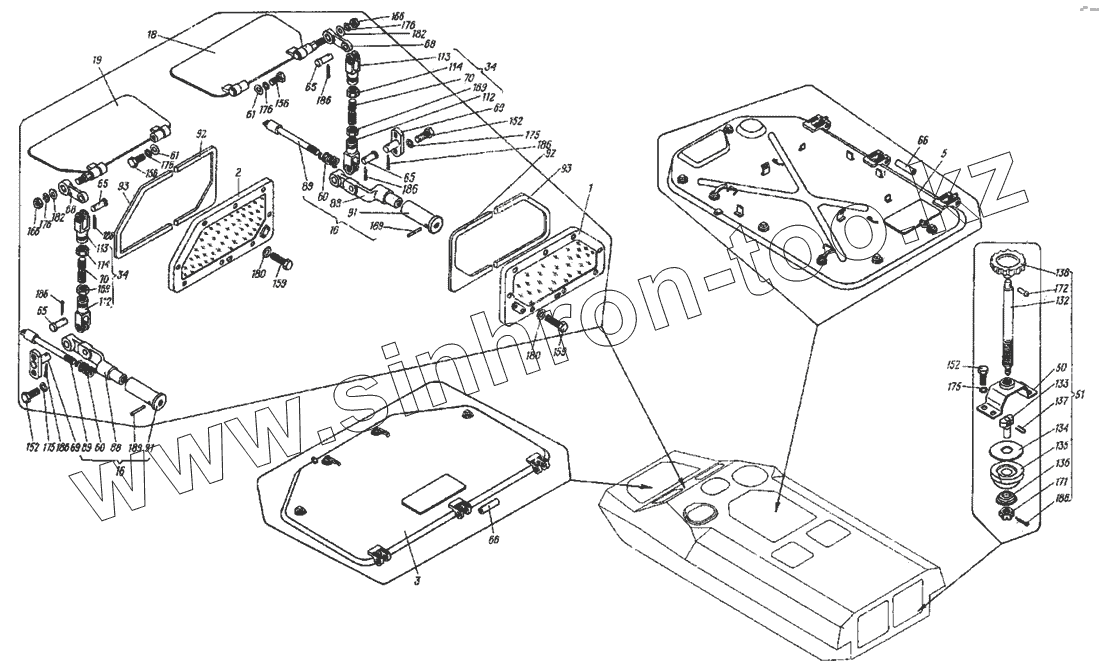

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Оборудование корпуса 6.47.001
1
2
3
5
16
16
18
19
34
34
50
51
60
60
61
61
65
65
65
65
66
66
68
68
69
69
70
70
88
88
89
89
91
91
92
92
93
93
112
112
113
113
114
114
132
133
134
135
136
137
138
152
152
152
156
156
159
159
166
166
169
169
171
172
175
175
175
176
176
176
176
180
180
182
182
186
186
186
186
186
186
186
189
189
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6.000 | Стекло электрообогревное | |
| 2 | 6.000-01 | Стекло электрообогревное | |
| 3 | 6.47.011-1 | Крышка люка в сборе | |
| 5 | 6.47.013-1 | Крышка люка в сборе | |
| 16 | 6.47.030 | Рукоятка в сборе | |
| 18 | 6.47.034-1 | Крышка правая в сборе | |
| 19 | 6.47.035-1 | Крышка левая в сборе | |
| 34 | 6.47.055А | Тяга | |
| 50 | 8.47.044 | Опора кингстона в сборе | |
| 51 | 8.47.061 | Кингстон в сборе | |
| 60 | 5.02.159 | Пружина фиксатора | |
| 61 | 5.20.132 | Шайба упорная | |
| 65 | А5.24.243 | Палец | |
| 66 | 6.47.103 | Ось петли | |
| 68 | 6.47.105-1 | Рычаг | |
| 69 | 6.47.106 | Ось рычага | |
| 70 | 6.47.107-1 | Тяга | |
| 88 | 6.47.235 | Рычаг | |
| 89 | 6.47.236 | Фиксатор | |
| 91 | 6.47.257 | Рукоятка | |
| 92 | 6.47.264 | Уплотнитель | |
| 93 | 6.47.265 | Уплотнитель | |
| 112 | 6.47.375 | Вилка | |
| 113 | 6.47.375-01 | Вилка | |
| 114 | 6.47.376 | Гайка | |
| 132 | 8.47.271 | Стержень кингстона | |
| 133 | 8.47.272 | Наконечник | |
| 134 | 8.47.273А | Шайба | |
| 135 | 8.47.274 | Клапан кингстона | |
| 136 | 8.47.275 | Колпачок | |
| 137 | 8.47.278 | Скоба | |
| 138 | 8.47.279-1 | Маховичок | |
| 152 | [Болт М8.6gx16.66.019 ГОСТ 7796-70] | Болт М8.6gx16.66.019 ГОСТ 7796-70 | |
| 156 | [Болт М10.6gx20.66.019 ГОСТ 7796-70] | Болт М10.6gx20.66.019 ГОСТ 7796-70 | |
| 159 | [Болт М6.6gx20.66.019 ГОСТ 7798-70] | Болт М6.6gx20.66.019 ГОСТ 7798-70 | |
| 166 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 169 | [Гайка М12х1,25.6Н.8.0112 ГОСТ 5929-70] | Гайка М12х1,25.6Н.8.0112 ГОСТ 5929-70 | |
| 171 | [Гайка М10.6Н.8.0112 ГОСТ 5933-73] | Гайка М10.6Н.8.0112 ГОСТ 5933-73 | |
| 172 | [Заклепка 5x24.01 ГОСТ 10299-80] | Заклепка 5x24.01 ГОСТ 10299-80 | |
| 175 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 176 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 180 | [Шайба 6.01.0115 ГОСТ 11371-78] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 182 | [Шайба 10.01.0115 ГОСТ 11371-78] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 186 | [Шплинт 2,5x16.016 ГОСТ 397-79] | Шплинт 2,5x16.016 ГОСТ 397-79 | |
| 189 | [Штифт 3h11x25 ГОСТ 3128-70] | Штифт 3h11x25 ГОСТ 3128-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
