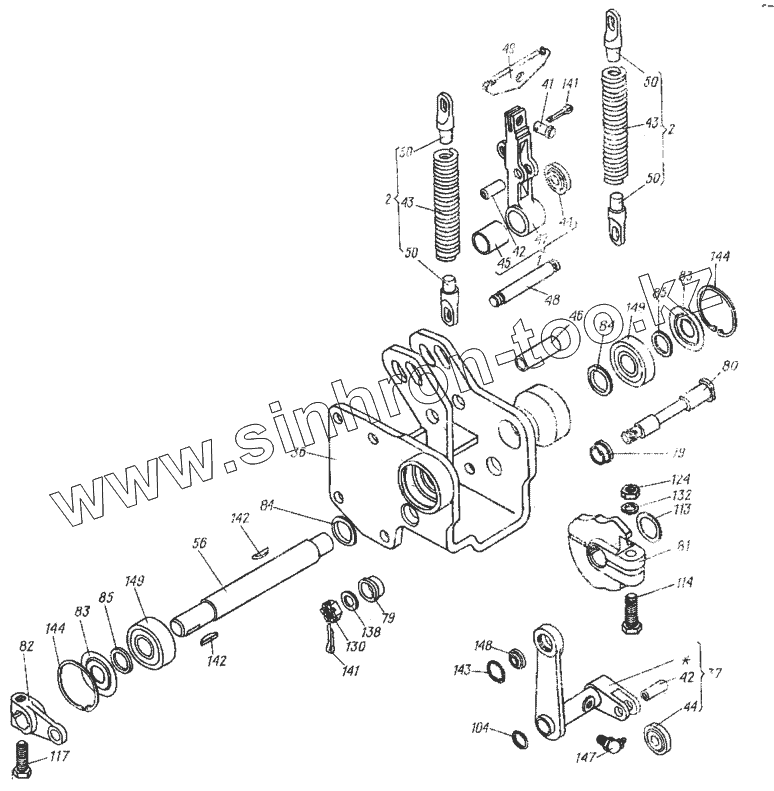

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Мостик правый в сборе 6.22.040
6.22.040
1
2
2
36
37
41
42
42
43
43
44
44
45
46
47
48
49
50
50
50
50
56
79
79
80
81
82
83
83
84
84
85
85
104
113
114
117
124
130
132
138
141
141
142
142
143
144
144
147
148
149
149
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6.22.040 | 6.22.040 | Мостик правый в сборе | |
| 1 | А5.22.056-2 | Рычаг тормоза МП | |
| 2 | А5.32.087-1 | Пружина мостика управления | |
| 36 | 8.22.041 | Кронштейн мостика правый | |
| 37 | 8.22.043 | Труба рычага фрикциона МП правого мостика | |
| 41 | 5.21.170 | Палец | |
| 42 | 5.22.193-2 | Ось ролика | |
| 43 | 5.22.196-1 | Пружина мостика управления | |
| 44 | 5.22.215-1 | Ролик | |
| 45 | А5.22.165-2 | Втулка рычага тормоза ММ | |
| 46 | А5.22.192-3 | Ось рычага тормоза МП | |
| 47 | А5.22.194-1 | Рычаг тормоза МП | |
| 48 | А5.22.195-1 | Валик пружин | |
| 49 | А5.22.199-1 | Зацеп пружин | |
| 50 | А5.22.249-1 | Зацеп пружины | |
| 56 | 6.22.140 | Валик кулака правого мостика | |
| 79 | 8.22.156 | Втулка валика рычага фрикциона МП | |
| 80 | 8.22.157 | Валик рычага фрикциона МП | |
| 81 | 8.22.160 | Кулак | |
| 82 | 8.22.161 | Рычаг | |
| 83 | 8.22.164 | Шайба защитная | |
| 84 | 8.22.165 | Кольцо-сальник | |
| 85 | 8.22.166 | Сальник | |
| 104 | 8.22.251 | Шайба | |
| 113 | ШШс-22,5х32х0,5Ц15хр | Шайба | |
| 114 | [Болт М10.6gx45.66.019 ГОСТ 7795-70] | Болт М10.6gx45.66.019 ГОСТ 7795-70 | |
| 117 | [Болт М10.6gx30.66.019 ГОСТ 7796-70] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 124 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 130 | [Гайка М12.6Н.8.0112 ГОСТ 5933-73] | Гайка М12.6Н.8.0112 ГОСТ 5933-73 | |
| 132 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 138 | [Шайба 12.01.0115 ГОСТ 11371-78] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 141 | [Шплинт 3,2x20.016 ГОСТ 397-79] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 142 | [Шпонка 5x9 ГОСТ 24071-80] | Шпонка 5x9 ГОСТ 24071-80 | |
| 143 | 1Б20 | Кольцо ГОСТ 13941-68 | |
| 144 | Б47 | Кольцо ГОСТ 13943-68 | |
| 147 | [Масленка 2.3.90.Ц6 ГОСТ 19853-74] | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | |
| 148 | ШМ10 | Подшипник ГОСТ 3635-78 | |
| 149 | 1204 | Подшипник ГОСТ 5720-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
