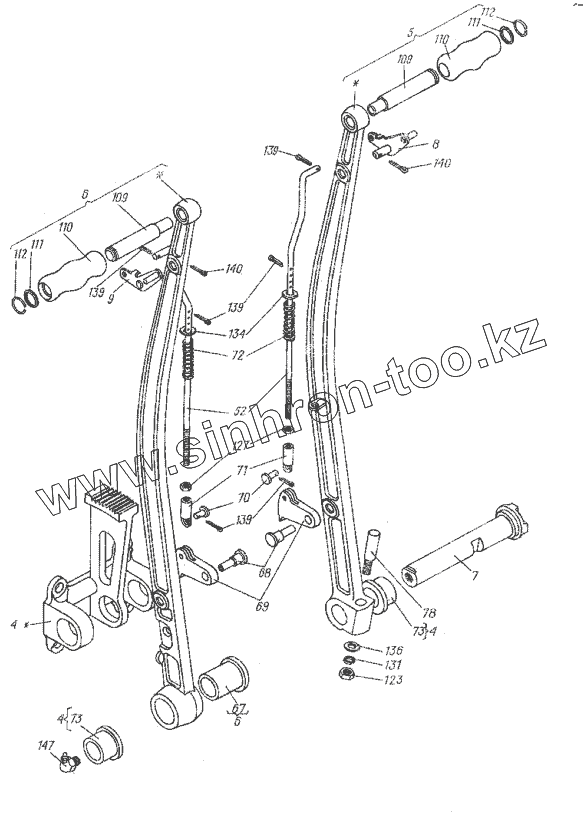

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Кронштейн рычагов в сборе 6.22.010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
4
4
5
6
6
7
8
9
52
67
68
69
70
71
72
73
73
78
109
109
110
110
111
111
112
112
123
127
131
134
136
139
139
139
139
140
140
147
Позиция на иллюстрации Заводской номер детали Название детали
4 6.22.012 Кронштейн рычагов с сектором и втулками
5 6.22.013 Рычаг управления правый в сборе
6 6.22.014 Рычаг управления левый в сборе
7 6.22.015 Валик рычагов управления с муфтой
8 6.22.016 Защелка правая
9 6.22.017 Защелка левая
52 6.22.108 Тяга собачки
67 8.22.105 Втулка
68 8.22.109 Палец собачки
69 8.22.110 Собачка
70 8.22.111 Палец
71 8.22.112 Вилка тяги собачки
72 8.22.114 Пружина собачки
73 8.22.134 Втулка
78 8.22.147 Палец стопорный
109 А13.01.001 Палец рукоятки
110 А13.01.002 Рукоятка
111 А13.01.003 Шайба рукоятки
112 А13.01.004 Кольцо стопорное
123 [Гайка М8.6.0112 ГОСТ 5915-70] Гайка М8.6.0112 ГОСТ 5915-70
127 [Гайка М5.6.0112 ГОСТ 5927-70] Гайка М5.6.0112 ГОСТ 5927-70
131 [Шайба 8.65Г.0115 ГОСТ 6402-70] Шайба 8.65Г.0115 ГОСТ 6402-70
134 [Шайба 5.01.0115 ГОСТ 11371-78] Шайба 5.01.0115 ГОСТ 11371-78
136 [Шайба 8.01.0115 ГОСТ 11371-78] Шайба 8.01.0115 ГОСТ 11371-78
139 [Шплинт 1.6x12.016 ГОСТ 397-79] Шплинт 1.6x12.016 ГОСТ 397-79
140 [Шплинт 2x12.016 ГОСТ 397-79] Шплинт 2x12.016 ГОСТ 397-79
147 [Масленка 2.3.90.Ц6 ГОСТ 19853-74] Масленка 2.3.90.Ц6 ГОСТ 19853-74
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
