Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Инструмент и принадлежности. Укладка 6.61.001
4
5
6
12
16
17
19
20
21
23
24
25
25
25
26
27
28
28
29
30
33
39
41
45
47
52
57
76
78
79
84
91
98
99
108
111
112
113
113
114
114
115
116
117
122
124
125
127
161
168
171
175
179
182
183
186
187
187
188
188
189
191
196
204
213
219

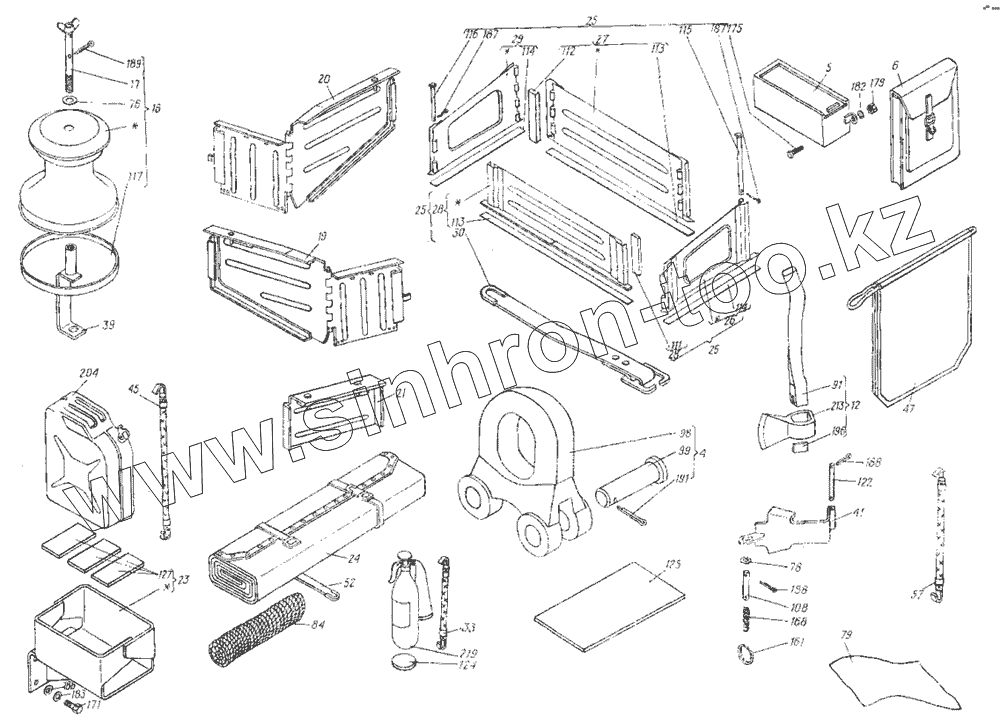

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 5.61.032 | Серьга промежуточная | |
| 5 | 5.61.037-2 | Пенал | |
| 6 | 5.61.044-1 | Сумка для нормалей и фильтрующего полотна | |
| 12 | 5.61.089 | Топор в сборе | |
| 16 | 6.61.011-1 | Удлинитель воздухозаборной трубы | |
| 17 | 6.61.012-1 | Шпилька в сборе | |
| 19 | 6.61.016-1 | Щиток гидродинамический левый в сборе | |
| 20 | 6.61.017-1 | Щиток гидродинамический правый в сборе | |
| 21 | 6.61.018 | Щиток дополнительный в сборе | |
| 23 | 6.61.021 | Гнездо бидона | |
| 24 | 6.61.024 | Брезент укрывочный в сборе | |
| 25 | 6.61.025 | Ограждение радиатора в сборе | |
| 26 | 6.61.026 | Боковина передняя в сборе | |
| 27 | 6.61.027 | Боковина левая в сборе | |
| 28 | 6.61.028 | Боковина правая в сборе | |
| 29 | 6.81.029 | Боковина задняя в сборе | |
| 30 | 6.61.030 | Ремень в сборе | |
| 33 | 6.61.035 | Шнур резиновый в сборе | |
| 39 | 6.61.050-3 | Кронштейн в сборе | |
| 41 | 6.61.053 | Скоба в сборе | |
| 45 | 6.61.064 | Шнур резиновый в сборе | |
| 47 | 6.61.071 | Мешок | |
| 50 | 8.61.010 | Ремень в сборе | |
| 52 | 8.81.012 | Ремень в сборе | |
| 57 | 8.61.037 | Шнур резиновый в сборе | |
| 76 | 5.10.224-02 | Прокладка | |
| 78 | 5.43.136 | Шайба | |
| 79 | 5.61.102А | Полотно для фильтрации топлива | |
| 84 | 5.61.199 | Веревка | |
| 91 | 5.61.301 | Топорище | |
| 98 | 5.81.331 | Серьга промежуточная | |
| 99 | 5.61.332 | Палец серьги промежуточной | |
| 108 | 6.47.309 | Палец | |
| 111 | 6.61.106 | Прокладка | |
| 112 | 6.61.107 | Прокладка | |
| 113 | 6.61.108 | Прокладка | |
| 114 | 6.61.111 | Прокладка | |
| 115 | 6.61.115 | Ось | |
| 116 | 6.61.116 | Ось | |
| 117 | 6.61.129А | Уплотнитель | |
| 122 | 6.61.154 | Палец | |
| 124 | 6.61.156 | Прокладка | |
| 125 | 6.61.165 | Прокладка | |
| 127 | 6.61.169 | Прокладка | |
| 161 | 14.13.201 | Кольцо | |
| 168 | 54.57.142 | Пружина клапана | |
| 171 | [Болт М8.6gx20.66.019 ГОСТ 7796-70] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 175 | [Болт М6.6gx16.66.019 ГОСТ 7798-70] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 179 | [Гайка М6.6.0112 ГОСТ 5915-70] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 182 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 183 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 186 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 187 | [Шплинт 1,6x12.016 ГОСТ 397-79] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 188 | [Шплинт 2x12.016 ГОСТ 397-79] | Шплинт 2x12.016 ГОСТ 397-79 | |
| 189 | [Шплинт 2,5x16.016 ГОСТ 397-79] | Шплинт 2,5x16.016 ГОСТ 397-79 | |
| 191 | [Шплинт 6,3x50.016 ГОСТ 397-79] | Шплинт 6,3x50.016 ГОСТ 397-79 | |
| 196 | [Клин 3 ГОСТ 1399-73] | Клин 3 ГОСТ 1399-73 | |
| 204 | [КС-10 ГОСТ 5105-76] | КС-10 ГОСТ 5105-76 | |
| 213 | [Топор А2 ГОСТ 1399-73] | Топор А2 ГОСТ 1399-73 | |
| 219 | ОУ-2 | Огнетушитель ОУ-2 ТУ 22-4336-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
