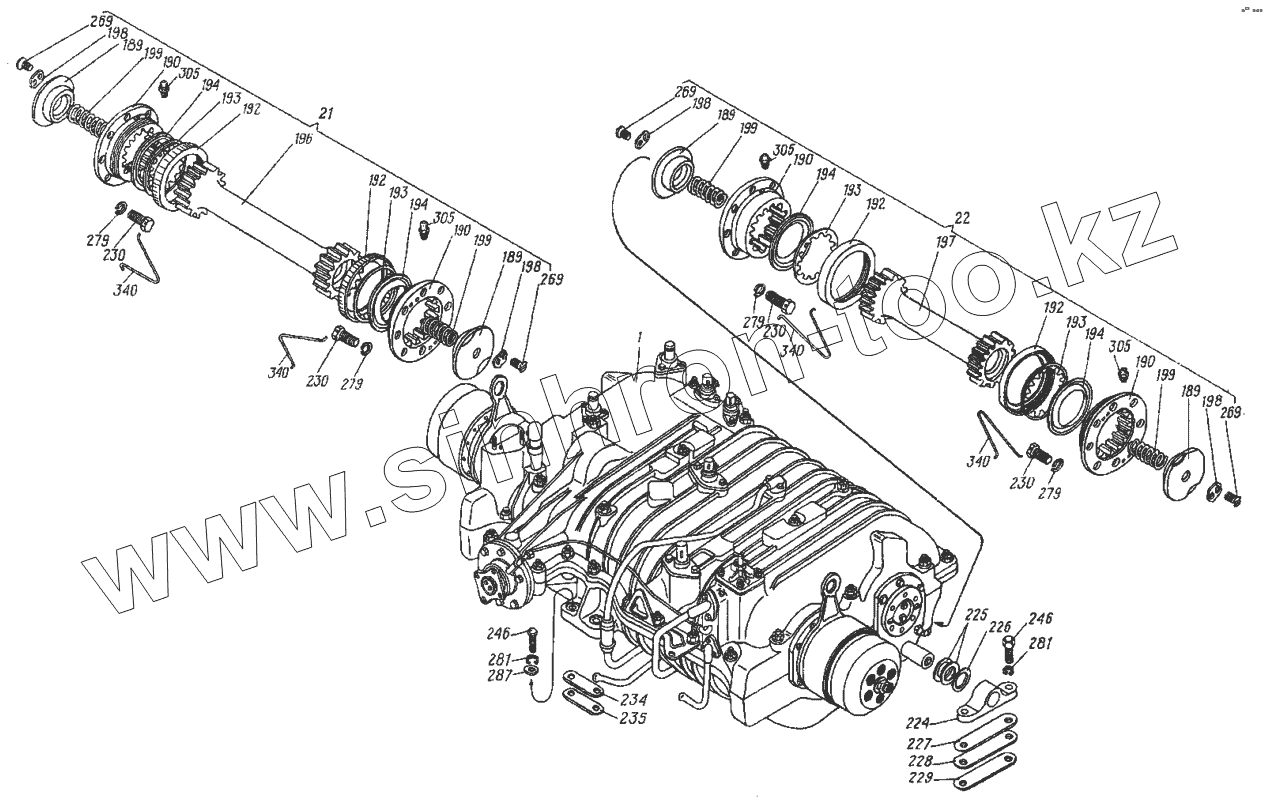

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Главная передача. Установка 8.10.001
1
21
22
189
189
189
189
190
190
190
190
192
192
192
192
193
193
193
193
194
194
194
194
196
197
198
198
198
198
199
199
199
199
224
225
226
227
228
229
230
230
230
230
234
235
246
246
269
269
269
269
279
279
279
279
281
281
287
305
305
305
305
340
340
340
340
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8.10.002 | Главная передача | |
| 21 | 8.10.047 | Валик карданный левый в сборе | |
| 22 | 8.10.048 | Валик карданный правый в сборе | |
| 189 | 8.10.420 | Опора сферическая | |
| 190 | 8.10.422 | Муфта зубчатая | |
| 192 | 8.10.424 | Обойма прижимная | |
| 193 | 8.10.425 | Шайба | |
| 194 | 8.10.426 | Шайба уплотнительная | |
| 196 | 8.10.430 | Валик карданный левый | |
| 197 | 8.10.431 | Валик карданный правый | |
| 198 | 8.10.432 | Ригель | |
| 199 | 8.10.433 | Пружина | |
| 224 | 8.10.701 | Бугель | |
| 225 | 8.10.702 | Прокладка регулировочная | |
| 226 | 8.10.703 | Прокладка регулировочная | |
| 227 | 8.10.704 | Прокладка | |
| 228 | 8.10.704-01 | Прокладка | |
| 229 | 8.10.704-02 | Прокладка | |
| 230 | 8.10.706-1 | Болт | |
| 234 | 8.10.718 | Прокладка | |
| 235 | 8.10.718-01 | Прокладка | |
| 246 | 8.10.736 | Болт | |
| 269 | [Винт В1.М6-6gx12.58.019 ГОСТ 17475-80] | Винт В1.М6-6gx12.58.019 ГОСТ 17475-80 | |
| 279 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 281 | [Шайба 16Т.65Г.0115 ГОСТ 6402-70] | Шайба 16Т.65Г.0115 ГОСТ 6402-70 | |
| 287 | [Шайба 16.01.0115 ГОСТ 11371-78] | Шайба 16.01.0115 ГОСТ 11371-78 | |
| 305 | [Масленка 1.1.Ц6 ГОСТ 19853-74] | Масленка 1.1.Ц6 ГОСТ 19853-74 | |
| 340 | [Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм] | Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
