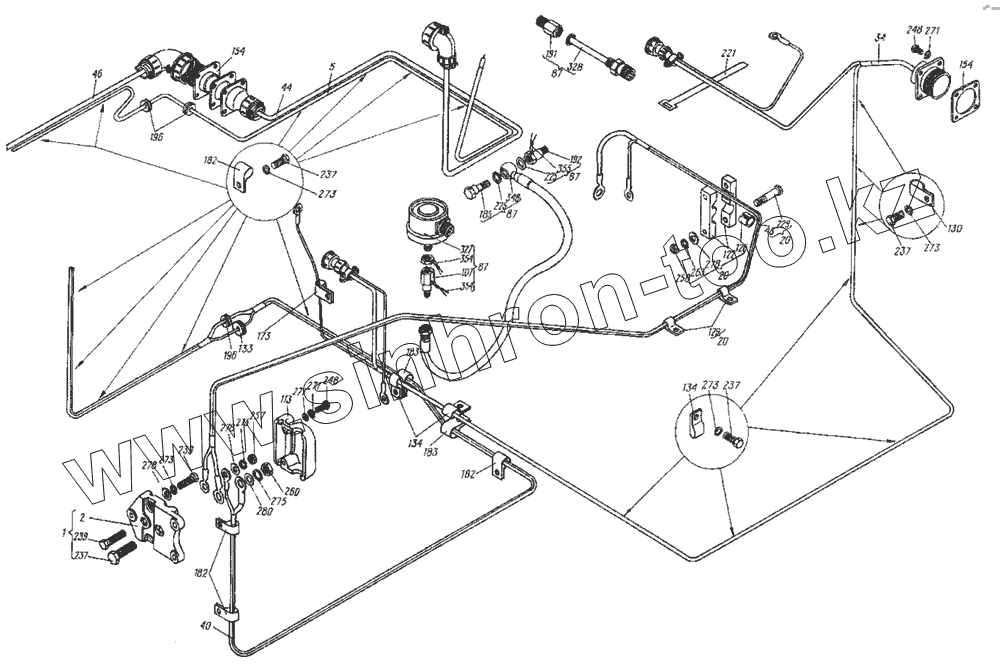

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Электрооборудование 6.50.001-1
1
2
5
20
20
20
34
40
43
44
46
87
87
87
87
107
113
122
126
129
130
133
134
134
154
154
173
182
182
182
183
183
185
191
192
196
196
221
225
225
229
237
237
237
237
239
239
248
248
257
258
260
271
271
273
273
273
273
273
273
275
277
278
278
278
280
327
328
347
354
354
355
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.50.044 | Панель соединительная | |
| 2 | 1.50.045 | Основание панели | |
| 5 | 2С1.50.089-1-03 | Жгут | |
| 20 | 8.50.043 | Жгут стартера. Установка | |
| 34 | 6.50.075 | Жгут | |
| 40 | 6.50.058-1 | Жгут | |
| 43 | 6.50.092 | Жгут | |
| 44 | 6.50.094 | Жгут | |
| 46 | 6.50.096 | Жгут | |
| 87 | 8.50.033-1 | Датчики двигателя. Установка | |
| 107 | Д-002сб | Демпфер пластинчатый | |
| 113 | 1.50.235 | Крышка | |
| 122 | 2С1.50.142 | Зажим | |
| 126 | 2С1.50.195 | Прокладка | |
| 129 | 5.50.129-1 | Скоба | |
| 130 | 5.50.146 | Скоба | |
| 133 | А5.42.491 | Втулка уплотнительная | |
| 134 | А5.50.191 | Скоба | |
| 154 | 6.50.131-03 | Прокладка | |
| 173 | 6.50.189 | Скоба | |
| 182 | 7.48.179 | Скоба | |
| 183 | 7.48.231 | Скоба | |
| 185 | 8.24.122-1 | Болт зажимной | |
| 191 | 8.50.172 | Штуцер | |
| 192 | 8.50.173-1А | Штуцер | |
| 196 | 8.50.183 | Втулка | |
| 221 | 74.48.102 | Лента крепежная | |
| 225 | 532-0003 | Прокладка | |
| 229 | [Болт М6.6gx50.66.019 ГОСТ 7795-70] | Болт М6.6gx50.66.019 ГОСТ 7795-70 | |
| 237 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 239 | [Болт М6.6gx20.66.019 ГОСТ 7798-70] | Болт М6.6gx20.66.019 ГОСТ 7798-70 | |
| 248 | [Винт В1.М4-6gx12.58.019 ГОСТ 17473-80] | Винт В1.М4-6gx12.58.019 ГОСТ 17473-80 | |
| 257 | [Гайка М6.6.0112 ГОСТ 5915-70] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 258 | [Гайка М6.6Н.0112 ГОСТ 5915-70] | Гайка М6.6Н.0112 ГОСТ 5915-70 | |
| 260 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 271 | [Шайба 4.65Г.0115 ГОСТ 6402-70] | Шайба 4.65Г.0115 ГОСТ 6402-70 | |
| 273 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 275 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 277 | [Шайба 4.01.0115 ГОСТ 11371-78] | Шайба 4.01.0115 ГОСТ 11371-78 | |
| 278 | [Шайба 6.01.0115 ГОСТ 11371-78] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 280 | [Шайба 10.01.0115 ГОСТ 11371-78] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 327 | [Приемник манометра до 15 кг/кв. см] | Приемник манометра до 15 кг/кв. см | |
| 328 | П-1 | Приемник термометра П-1 ТУ 25-04-1254-76 | |
| 347 | ТЭМ-15М-0700 | Шланг гибкий ТЭМ-15М-0700 | |
| 354 | [Проволока КО 0,5 ГОСТ 792-67, l=100 мм] | Проволока КО 0,5 ГОСТ 792-67, l=100 мм | |
| 355 | [Проволока КО 0,5 ГОСТ 792-67, l=150 мм] | Проволока КО 0,5 ГОСТ 792-67, l=150 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
