Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Башенная установка СБА
2
13
14
15
15
16
17
18
19
20
21
21
21
21
21
21
21
21
21
22
22
30
52
58
65
66
66
67
68
69
70
71
72
73
74
75
75
76
76
77
78
78
79
79
80
81
82
83
84
86
87
88
89
90
91
92
99
102
102
106
107
107
108
108
109
109
110
113
113
113
114
117
117
117
118
119

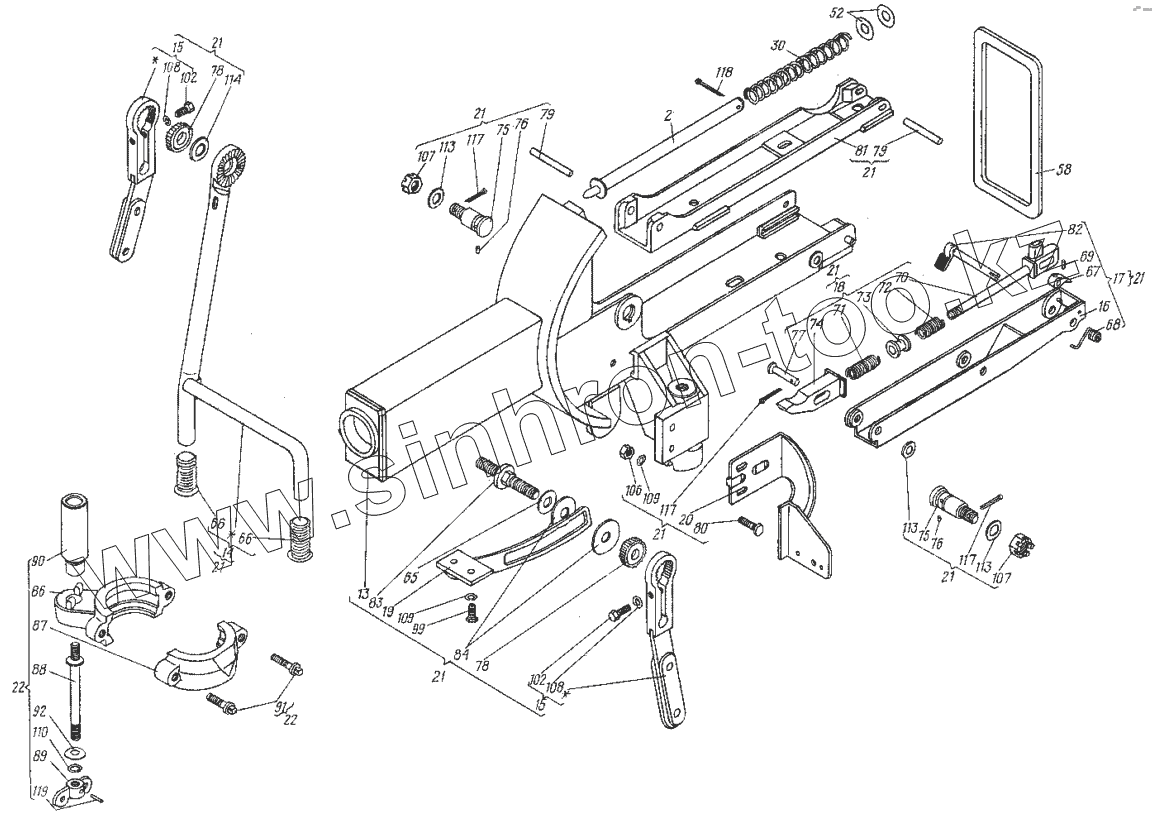

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | Сб. 01 | Стержень | |
| 13 | Сб. 3-3-1 | Люлька сварная | |
| 14 | Сб. 3-5-1 | Ручка управления | |
| 15 | Сб. 3-7 | Рукоятка | |
| 16 | Сб. 3-8-1 | Кожух | |
| 17 | Сб. 3-9 | Кожух в сборе | |
| 18 | Сб. 3-10 | Амортизатор | |
| 19 | Сб. 3-11-1 | Ограничитель | |
| 20 | Сб. 3-13 | Кронштейн крепления налобника ПП-6ЛБ | |
| 21 | Сб. 3А | Люлька | |
| 22 | Сб. 4 | Хомут прибора | |
| 30 | 1 | Пружина уравновешивания | |
| 52 | 2 | Шайба | |
| 58 | 2-33 | Уплотнение | |
| 65 | 2С1.44.335 | Прокладка | |
| 66 | 3-24 | Ручка резиновая | |
| 67 | 3-35-1 | Защелка | |
| 68 | 3-37 | Пружина защелки | |
| 69 | 3-38 | Штифт | |
| 70 | 3-39 | Стержень | |
| 71 | 3-40 | Пружина амортизатора большая | |
| 72 | 3-41 | Пружина амортизатора малая | |
| 73 | 3-42 | Катушка | |
| 74 | 3-43 | Головка | |
| 75 | 3-51 | Цапфа | |
| 76 | 3-53 | Штырь | |
| 77 | 3-55 | Ось | |
| 78 | 3-58-1 | Муфта | |
| 79 | 3-61 | Ось | |
| 80 | 3-66 | Болт | |
| 81 | 3-70 | Каретка | |
| 82 | 3-71 | Ось защелки | |
| 83 | 3-74 | Ось | |
| 84 | 3-77 | Шайба | |
| 86 | 4-1-1 | Основание | |
| 87 | 4-2-1 | Накладка | |
| 88 | 4-3 | Стержень | |
| 89 | 4-4 | Барашек | |
| 90 | 4-5-1 | Палец | |
| 91 | 4-6-1 | Винт | |
| 92 | 4-8 | Шайба | |
| 99 | [Болт М8.6gx12.66.019 ГОСТ 7796-70] | Болт М8.6gx12.66.019 ГОСТ 7796-70 | |
| 102 | [Болт М6.6gx25.66.019 ГОСТ 7798-70] | Болт М6.6gx25.66.019 ГОСТ 7798-70 | |
| 106 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 107 | [Гайка М10.6Н.8.0112 ГОСТ 5932-73] | Гайка М10.6Н.8.0112 ГОСТ 5932-73 | |
| 108 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 109 | [Шайба 8.6.5Г.0115 ГОСТ 6402-70] | Шайба 8.6.5Г.0115 ГОСТ 6402-70 | |
| 110 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 113 | [Шайба 10.01.0115 ГОСТ 11371-78] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 114 | [Шайба 12.01.0115 ГОСТ 11371-78] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 117 | [Шплинт 2.5x16.016 ГОСТ 397-79] | Шплинт 2.5x16.016 ГОСТ 397-79 | |
| 118 | [Шплинт 3.2x20.016 ГОСТ 397-79] | Шплинт 3.2x20.016 ГОСТ 397-79 | |
| 119 | [Штифт 4h8x20 ГОСТ 3128-70] | Штифт 4h8x20 ГОСТ 3128-70 |
