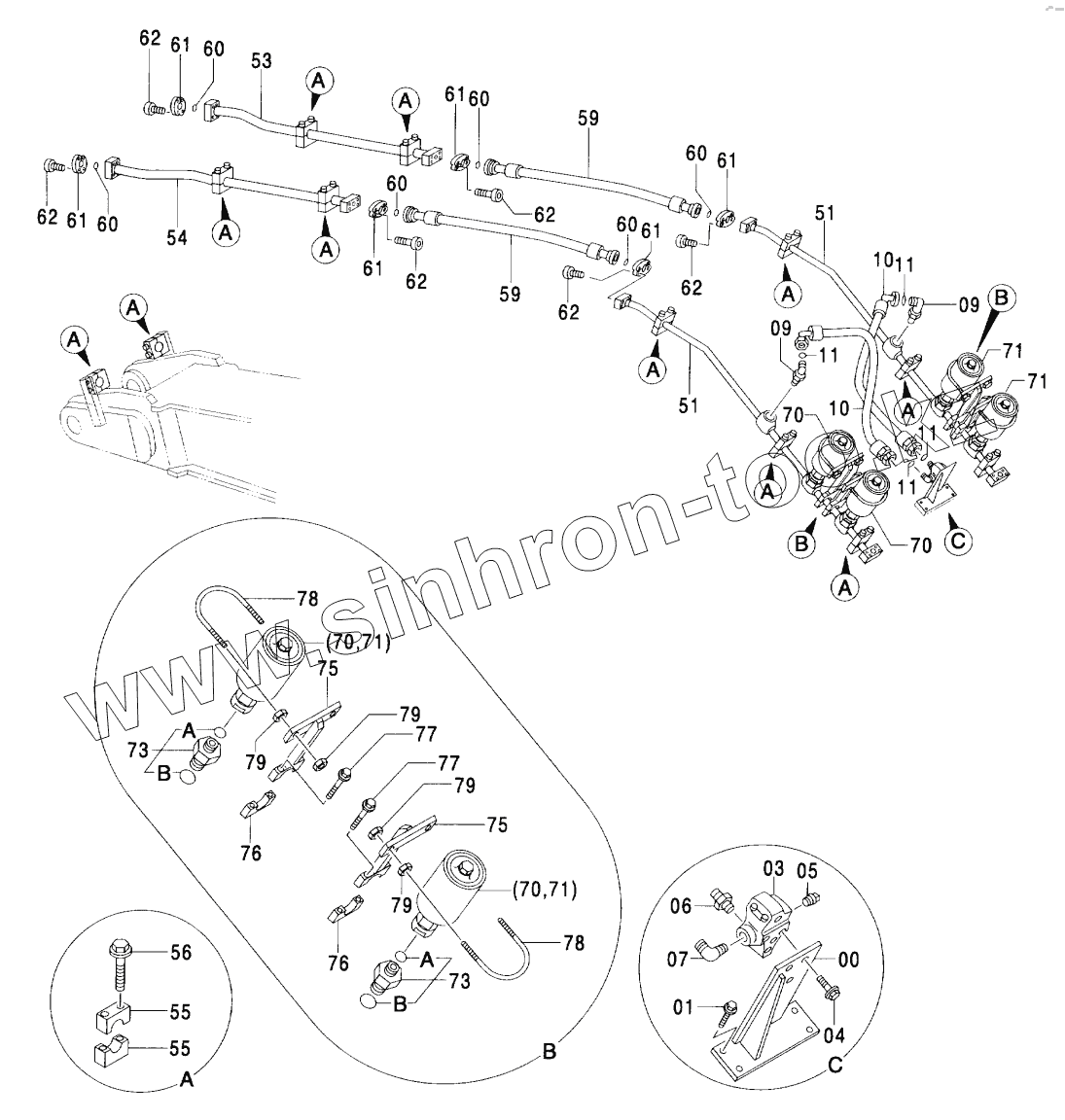

Каталог запасных частей к технике: Hitachi ZX-600. OKADA/FURUKAWA BREAKER PIPING (BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
03
04
05
06
07
09
09
09A
09A
10
10
11
11
11
11
51
51
53
54
55
55
56
59
59
60
60
60
60
60
60
61
61
61
61
61
61
62
62
62
62
62
62
70
70
70
70
71
71
71
71
73
73
73A
73A
73B
73B
75
75
76
76
77
77
78
78
79
79
79
79
Позиция на иллюстрации Заводской номер детали Название детали
00 8061333 BRACKET
01 J011230 BOLT, SEMS
03 4216292 VАLVЕ, RЕLIЕF
04 J011025 BOLT, SEMS
05 94-2022 PLUG
06 4318136 ADAPTER, S
07 4314059 ELBOW, S
09 4314060 ELBOW, S
09A 970860 O-RING
10 4343209 HOSE
11 4187329 O-RING
51 8065230 PIPE
53 8065231 PIPE
54 8065232 PIPE
55 4334364 СLАМР, РIРЕ
56 J011285 BOLT, SEMS
59 4343208 HOSE
60 4508805 O-RING
61 4089703 FLANGE, SPLIT
62 M341445 BOLT, SOCKET
70 4464945 ACCUMULATOR
71 4461977 ACCUMULATOR
73 4464962 АDАРТЕRS
73A 4506424 O-RING
73B 970860 O-RING
75 8056999 BRACKET
76 4317910 CLAMP, PIPE
77 J011255 BOLT, SEMS
78 4289010 BOLT, U
79 J950012 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
