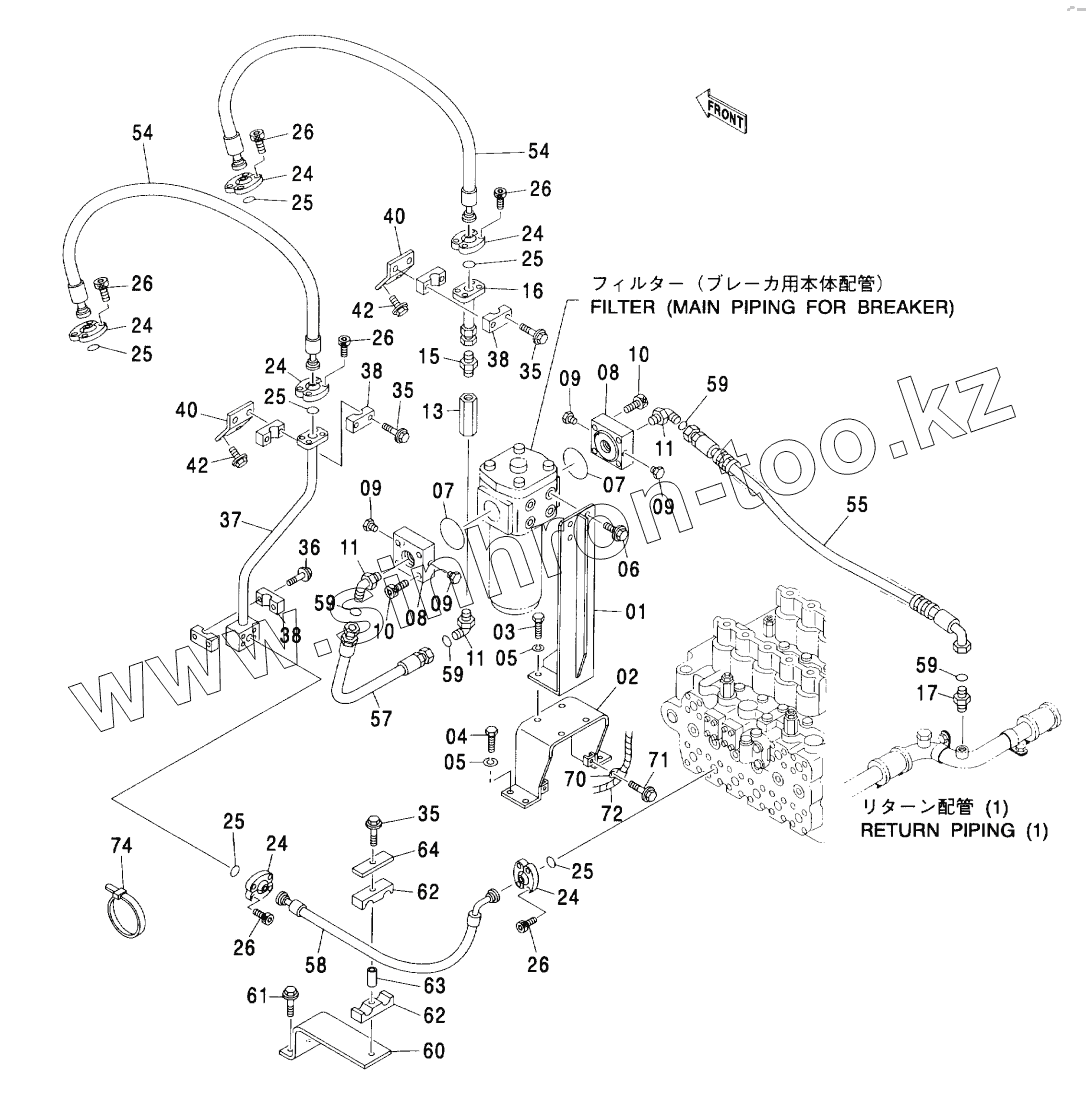

Каталог запасных частей к технике: Hitachi ZX-600. MAIN PIPING (BREAKER)
01
02
03
04
05
05
06
07
07
08
08
09
09
09
09
10
10
11
11
11
13
15
16
17
24
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
26
35
35
35
36
37
38
38
38
40
40
42
42
54
54
55
57
58
59
59
59
59
60
61
62
62
63
64
70
71
72
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 8061396 | BRACKET | |
| 02 | 8065850 | BRACKET | |
| 03 | J901665 | BOLT | |
| 04 | J901640 | BOLT | |
| 05 | A590916 | WASHER, SPRING | |
| 06 | J011235 | BOLT, SEMS | |
| 07 | A811100 | O-RING | |
| 08 | 3065589 | FLANGE, PIPE | |
| 09 | 4093624 | PLUG | |
| 09A | 957366 | O-RING | |
| 10 | M341660 | BOLT, SOCKET | |
| 11 | A853300 | ELBOW, S | |
| 11A | 970860 | O-RING | |
| 13 | 4384215 | SOCKET | |
| 15 | 4042035 | ADAPTER | |
| 15A | 970860 | O-RING | |
| 16 | 9746478 | PIPE | |
| 17 | A853100 | ADAPTER, S | |
| 17A | 970860 | O-RING | |
| 24 | 4089703 | FLANGE, SPLIT | |
| 25 | 4508805 | O-RING | |
| 26 | M341445 | BOLT, SOCKET | |
| 35 | J011295 | BOLT, SEMS | |
| 36 | J011290 | BOLT, SEMS | |
| 37 | 8065847 | PIPE | |
| 38 | 4334364 | СLАМР, РIРЕ | |
| 40 | 8088355 | BRACKET | |
| 42 | J011240 | BOLT | |
| 54 | 4344300 | HOSE | |
| 55 | 4482846 | HOSE | |
| 57 | 4457580 | HOSE | |
| 58 | 4354222 | HOSE | |
| 59 | 4187329 | O-RING | |
| 60 | 8065849 | BRACKET | |
| 61 | J011030 | BOLT, SEMS | |
| 62 | 4215878 | CLAMP, HOSE | |
| 63 | 4215879 | SPACER | |
| 64 | 4215880 | PLATE | |
| 70 | 4190277 | CLIP | |
| 71 | J011022 | BOLT, SEMS | |
| 72 | 4327293 | PROTECTOR | |
| 74 | 4055312 | CLIP, BAND |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
