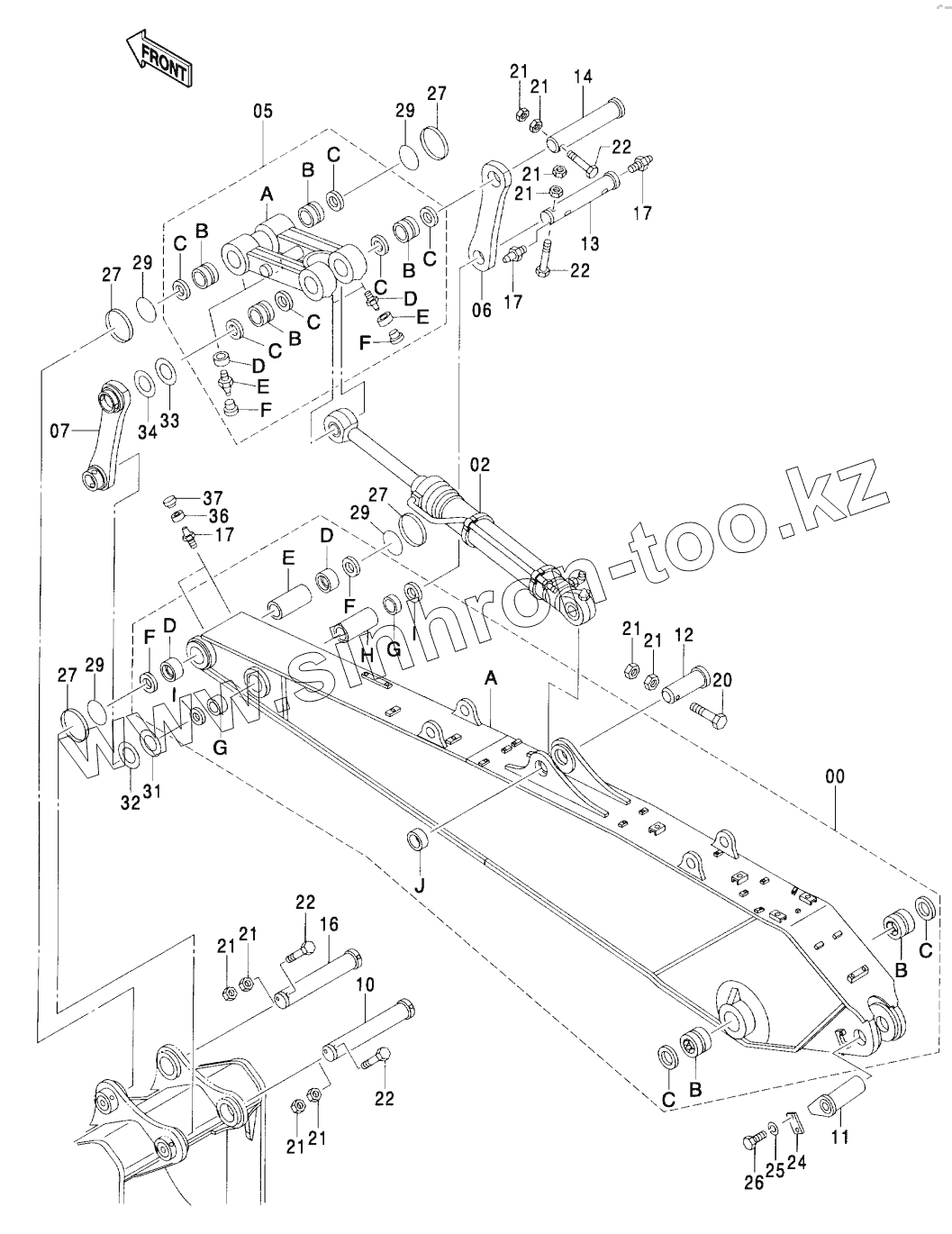

Каталог запасных частей к технике: Hitachi ZX-600. LONG ARM 5.2M
00
00A
00B
00B
00C
00C
00D
00D
00E
00F
00F
00G
00G
00H
00I
00I
00J
02
05
05A
05B
05B
05B
05B
05C
05C
05C
05C
05C
05C
05D
05D
05E
05E
05F
05F
06
07
10
11
12
13
14
16
17
17
17
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
24
25
26
27
27
27
27
29
29
29
29
31
32
33
34
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 19221316 | ARM ASSY | |
| 00A | 5004659 | ARM, LONG | |
| 00B | 3060580 | BUSHING | |
| 00C | 4251767 | SEAL, DUST | |
| 00D | 3079233 | BUSHING | |
| 00E | 4334123 | SPACER | |
| 00F | 4251212 | SEAL DUST | |
| 00G | 3026075 | BUSHING | |
| 00H | 4334124 | SPACER | |
| 00I | 4074008 | SEAL | |
| 00J | 4143531 | SТОРРЕR | |
| 02 | 4407006 | CYL., BUCKET | |
| 05 | 9221317 | LINK | |
| 05A | 7043311 | LINK | |
| 05B | 3060476 | BUSHING | |
| 05C | 4083972 | SEAL, DUST | |
| 05D | J75481 | FITTING, GREASE | |
| 05E | 4130686 | COLLAR | |
| 05F | 4105912 | CAP | |
| 06 | 8050176 | LINK | |
| 07 | 8050178 | LINK | |
| 10 | 3079232 | PIN | |
| 11 | 8053519 | PIN | |
| 12 | 3038820 | PIN | |
| 13 | 3055219 | PIN | |
| 14 | 3060475 | PIN | |
| 16 | 3093215 | PIN | |
| 17 | J75481 | FITTING, GREASE | |
| 20 | M222005 | BOLT | |
| 21 | J951020 | NUT | |
| 22 | 4276312 | BOLT | |
| 24 | 4122729 | PLATE | |
| 25 | A590920 | WASHER, SPRING | |
| 26 | J912045 | BOLT | |
| 27 | 4444167 | RING | |
| 29 | 4288572 | O-RING | |
| 31 | 4134370 | SHIM 1.0 | |
| 32 | 4134371 | SHIM 1.6 | |
| 33 | 4134372 | SHIM 1.0 | |
| 34 | 4134373 | SHIM 1.6 | |
| 36 | 4130686 | COLLAR | |
| 37 | 4105912 | CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
