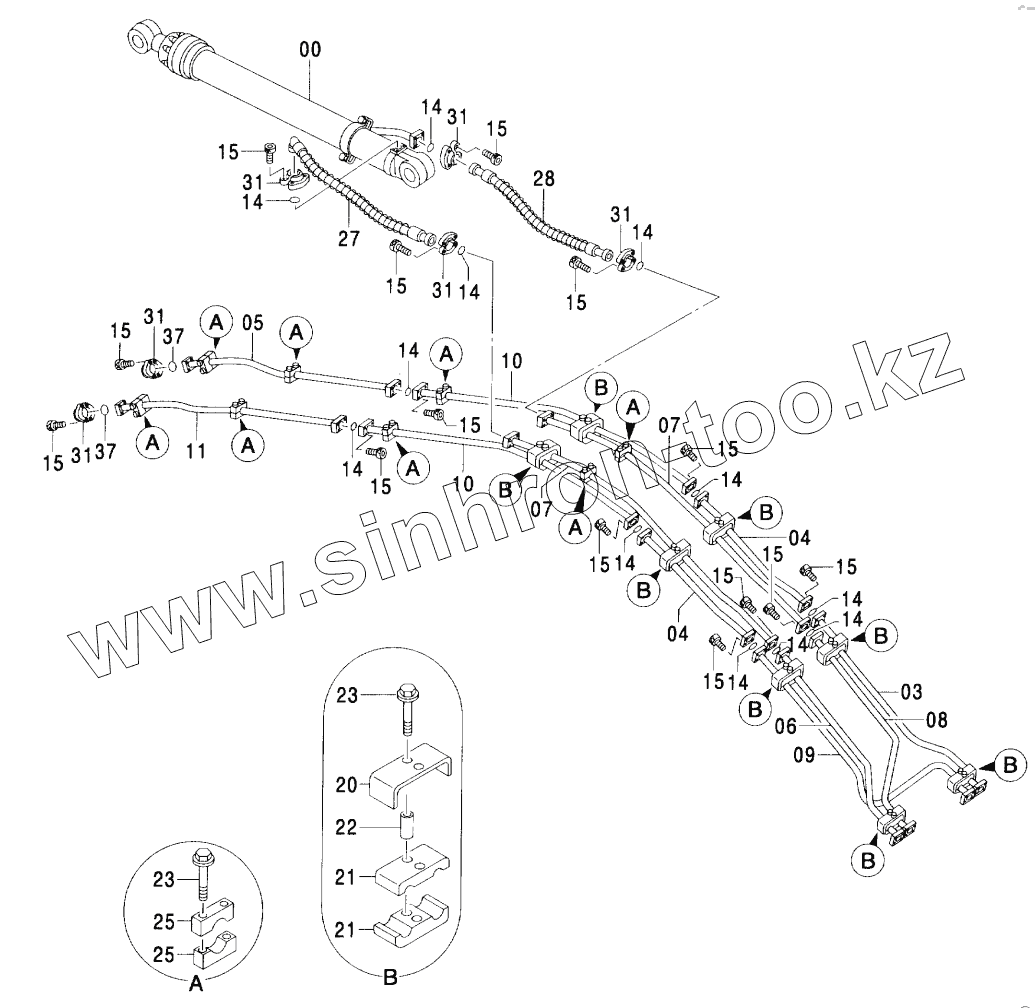

Каталог запасных частей к технике: Hitachi ZX-600. FRONT PIPING (LONG BOOM)

Тип техники

Марка

Модель

Схема

4309334

3

4

4

5

6

7

7

8

9

10

10

11

14

14

14

14

14

14

14

14

14

14

14

14

15

15

15

15

15

15

15

15

15

15

15

15

15

15

20

21

21

22

23

23

25

25

27

28

31

31

31

31

31

31

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
4309334	4309334		CYL., ARM
3	8053777		PIPE
4	8065384		PIPE
5	8053779		PIPE
6	8055772		PIPE
7	8065386		PIPE
8	8055773		PIPE
9	8055774		PIPE
10	8065385		PIPE
11	8053772		PIPE
14	4508805		O-RING
15	M341450		BOLT, SOCKET
20	4304481		CLAMP, PIPE
21	4337125		CLAMP
22	4304539		SPACER
23	J011285		BOLT, SEMS
25	4334364		СLАМР, РIРЕ
27	4408505		HOSE
28	4408504		HOSE
31	4089703		FLANGE, SPLIT
37	4508805		O-RING
