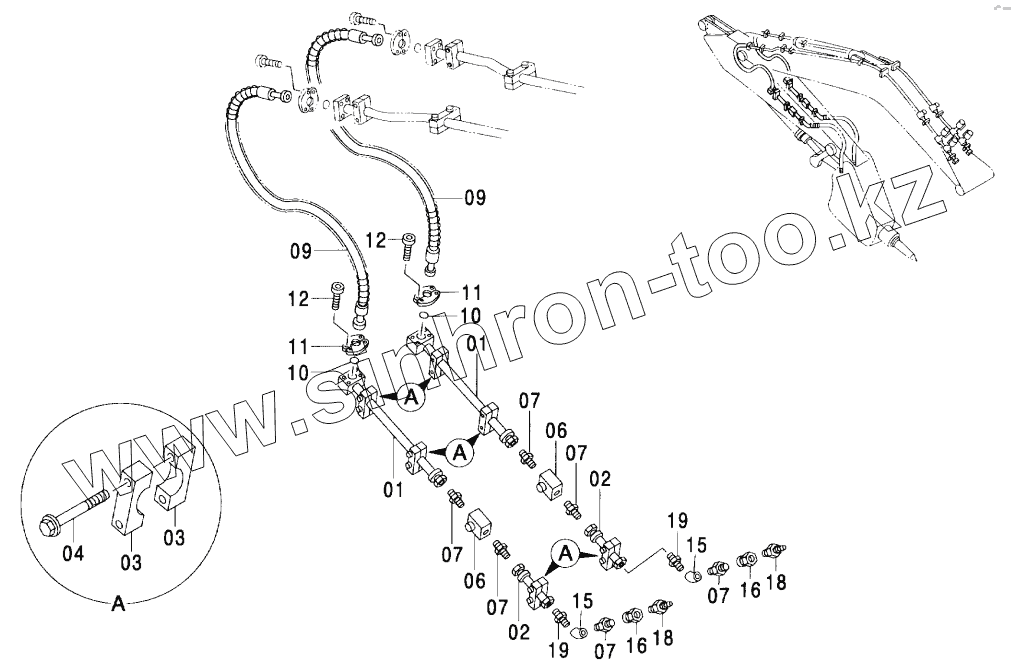

Каталог запасных частей к технике: Hitachi ZX-600. BREAKER PIPING (ARM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
6
6
7
7
7
7
7
7
9
9
10
10
11
11
12
12
15
15
16
16
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 9743719 PIPE
2 9754840 PIPE
3 4334364 СLАМР, РIРЕ
4 J011285 BOLT, SEMS
6 4447914 VALVE, STOP
7 94-1306 АDАРТЕRS
9 4343210 HOSE
10 4508805 O-RING
11 4089703 FLANGE, SPLIT
12 M341445 BOLT, SOCKET
15 94-0605 ELBOW, S
16 4437280 CAP
18 4381187 BLEEDER, AIR
19 4447524 АDАРТЕRS
