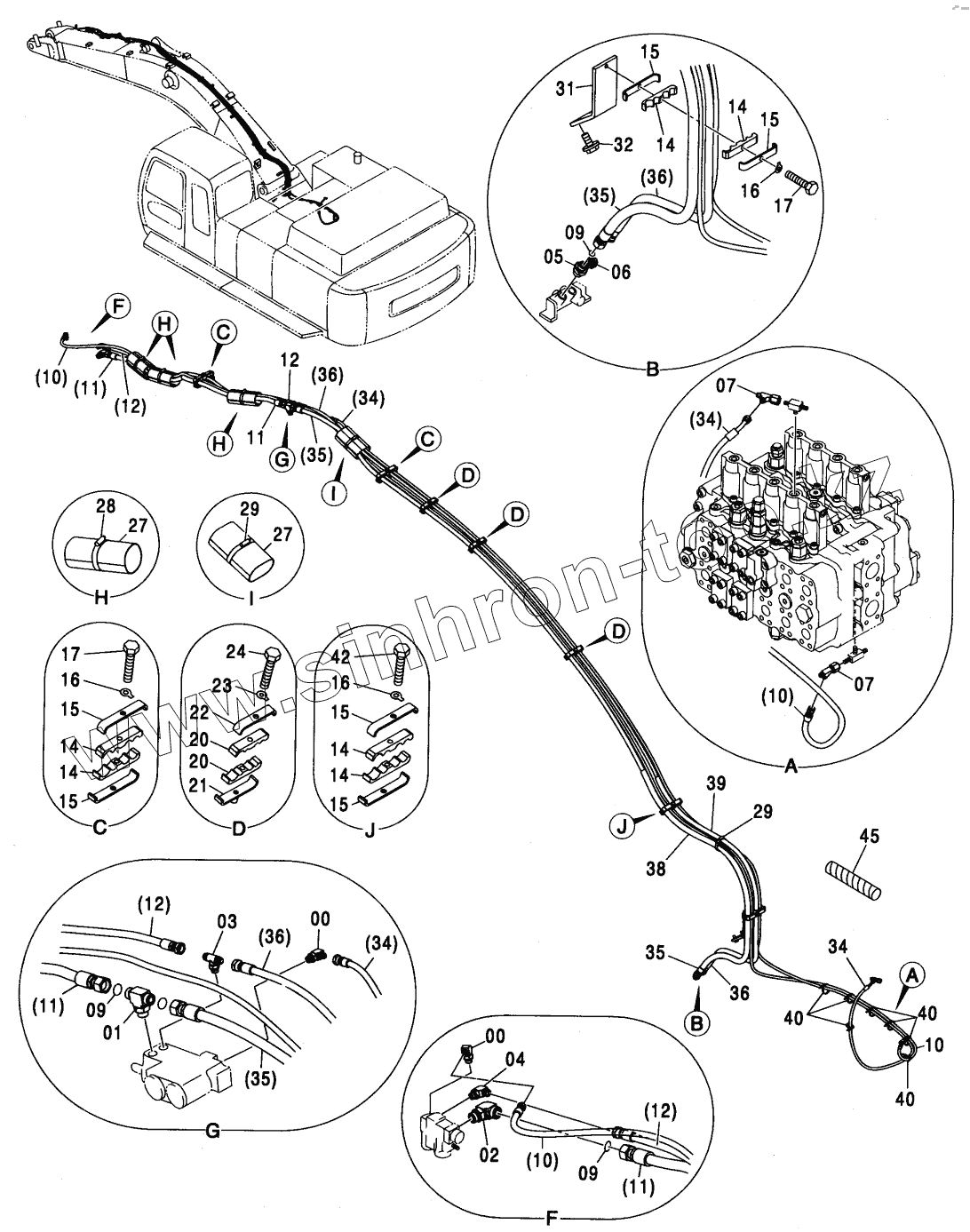

Каталог запасных частей к технике: Hitachi ZX-450. HOSE RUPTURE VALVE PIPING (ARM): 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
00
01
02
03
04
05
06
07
07
09
09
09
10
10
10
10
11
11
11
11
12
12
12
12
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
17
17
20
20
21
22
23
24
27
27
28
29
29
31
32
32
34
34
34
34
35
35
35
35
36
36
36
36
38
39
40
40
40
42
45
Позиция на иллюстрации Заводской номер детали Название детали
00 A852333 ELBOW S
00A 4509180 O-RING
01 A853566 TEE, S
01A 4506424 O-RING
02 A853366 ELBOW
02A 4506424 O-RING
03 A852534 TEE, S
03A 4509180 O-RING
04 A852334 ELBOW, S
04A 4509180 O-RING
05 А853186 ADAPTER, S
05A 4506429 O-RING
06 А852144 ADAPTER, S
06A 4506418 O-RING
07 4246672 UNION, M
09 4187308 O-RING
10 4471291 HOSE
11 4356518 HOSE
12 4356520 HOSE
14 4335756 CLAMP, HOSE
15 4335755 CLAMP
16 A590412 WASHER, TONGUED
17 J901270 BOLT
20 4321237 CLAMP, HOSE
21 9757556 BRACKET
22 4287587 CLAMP
23 A590410 WASHER, TONGUED
24 J901095 ВОLТ
27 4155962 RUBBER
28 4351924 CLAMP, HOSE
29 4351923 CLAMP, HOSE
31 4356570 BRACKET
32 J011235 BOLT, SEMS
32 J271235 BOLT, SEMS
34 4471285 HOSE
35 4471274 HOSE
36 4471293 HOSE
38 4358014 TUBE
39 4358013 TUBE
40 4121859 CLIP, BAND
42 J901265 BOLT
45 4327293 PROTECTOR
