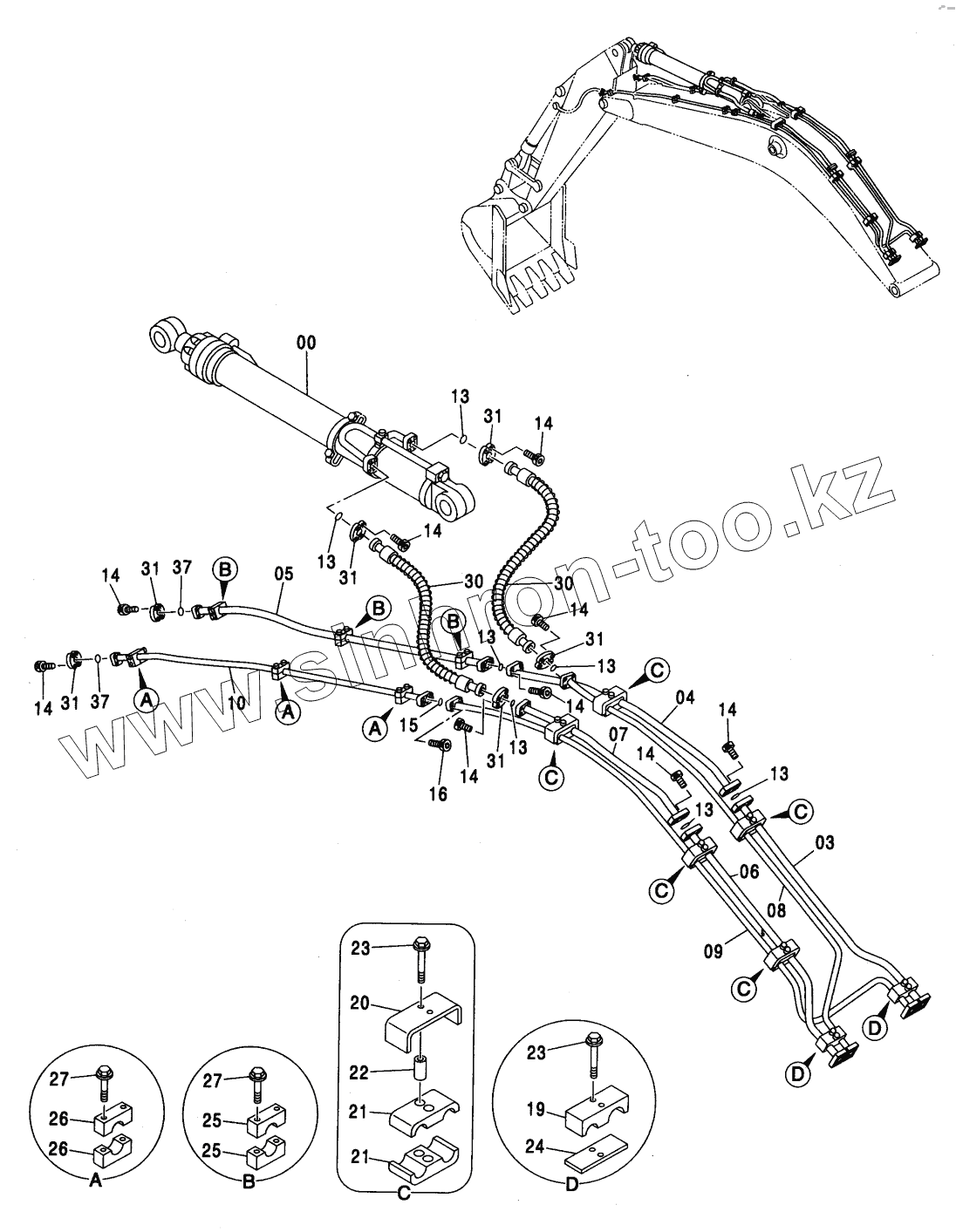

Каталог запасных частей к технике: Hitachi ZX-450. FRONT PIPING (STD. BOOM, H BOOM)

Тип техники

Марка

Модель

Схема

4310243

3

4

5

6

7

8

9

10

13

13

13

13

13

13

13

14

14

14

14

14

14

14

14

14

15

16

19

20

21

21

22

23

23

23

25

25

26

26

27

27

30

30

31

31

31

31

31

31

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
4310243	4310243		CYL., ARM
3	8055572		PIPE
4	8055573		PIPE
5	8055574		PIPE
6	8055575		PIPE
7	8055576		PIPE
8	8055577		PIPE
9	7026617		PIPE
10	8055578		PIPE
13	4508805		O-RING
14	M341450		BOLT, SOCKET
15	966993		O-RING
16	M341240		BOLT, SOCKET
19	4249565		CLAMP, PIPE
20	4304481		CLAMP, PIPE
21	4304482		CLAMP
22	4304539		SPACER
23	J011285		BOLT, SEMS
23	J271285		BOLT, SEMS
25	4334364		СLАМР, РIРЕ
26	4334363		CLAMP PIPE
27	J271285		BOLT, SEMS
30	4373399		HOSE
31	4089703		FLANGE, SPLIT
37	4508805		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
