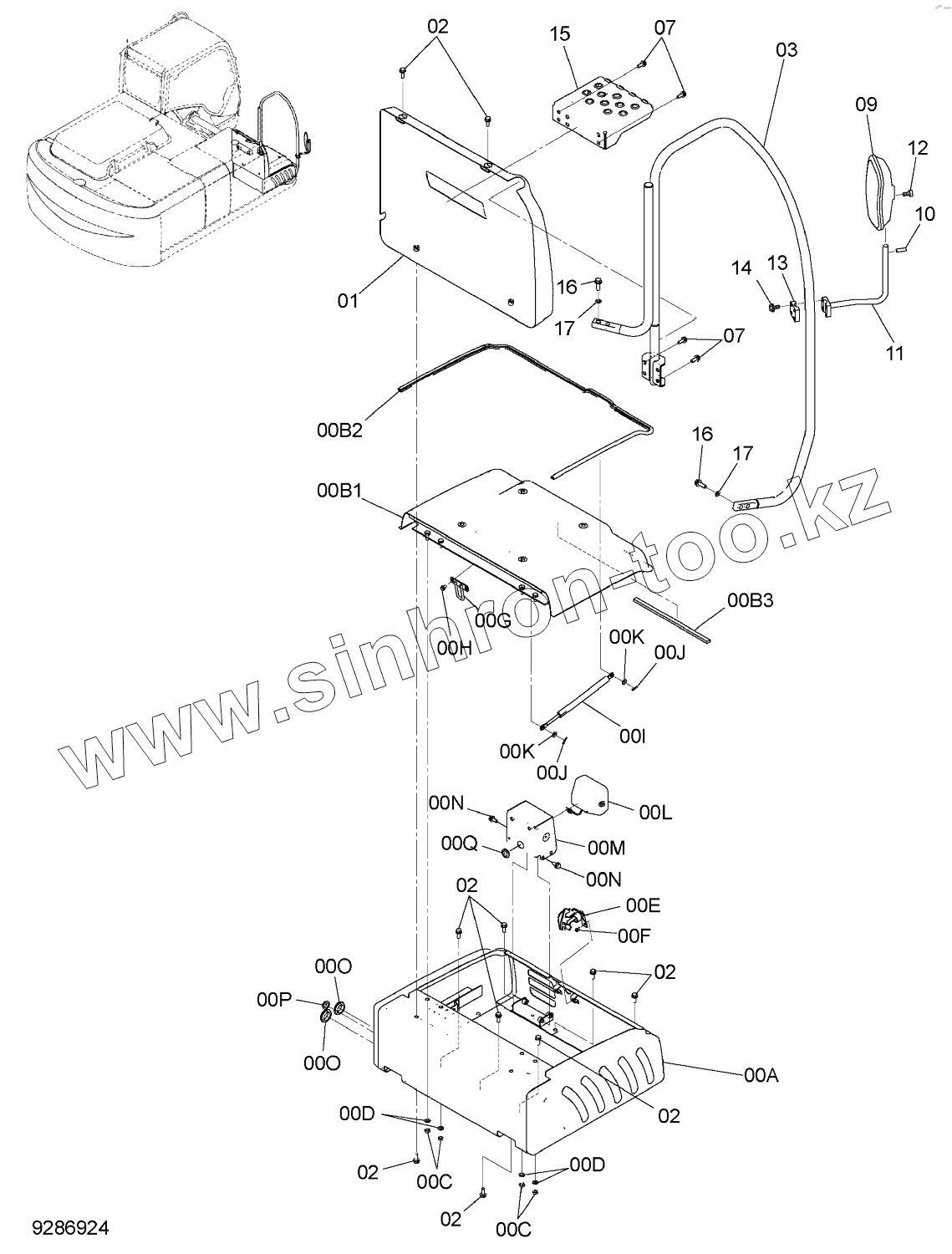

Каталог запасных частей к технике: Hitachi ZX-400R-3. TOOL BOX COVER
00
00A
00B
00B1
00B2
00B3
00C
00C
00D
00D
00E
00F
00G
00H
00H1
00H2
00I
00J
00J
00K
00K
00L
00M
00N
00N
00O
00O
00P
00Q
01
01A
01B
02
02
02
02
02
02
03
07
07
07A
07A
07B
07B
09
10
11
12
13
14
14A
14B
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 9252727 | BOX TOOL | |
| 00A | 6023787 | BOX TOOL | |
| 00B | 8100809 | COVER | |
| 00B1 | 6023788 | COVER | |
| 00B2 | 4639385 | TRIM SEAL | |
| 00B3 | 4636527 | RUBBER | |
| 00C | J950010 | NUT | |
| 00D | A590110 | WASHER, PLANE | |
| 00E | 4631659 | LOCK | |
| 00F | J260614 | BOLT, SEMS | |
| 00F1 | J900814 | BOLT | |
| 00F2 | A590108 | WASHER, PLANE | |
| 00G | 8100524 | CATCH | |
| 00H | J260816 | BOLT, SEMS | |
| 00H1 | J900816 | BOLT | |
| 00H2 | A590108 | WASHER, PLANE | |
| 00I | 4352457 | STAY | |
| 00J | 4022697 | PIN, LOCK | |
| 00K | A590110 | WASHER, PLANE | |
| 00L | 4274478 | LAMP, HEAD ASSY | |
| 00L1 | 4285646 | LENS | |
| 00L2 | 4285647 | RIM | |
| 00L3 | 4285648 | BULB | |
| 00L4 | 4288342 | GASKET | |
| 00L5 | J600616 | BOLT | |
| 00M | 8100886 | COVER | |
| 00N | J271025 | BOLT, SEMS | |
| 00N1 | J901025 | BOLT | |
| 00N2 | J222010 | WASHER | |
| 00O | 4276215 | BUSHING, RUBBER | |
| 00P | 4613243 | BUSHING | |
| 00Q | 4335429 | BUSHING RUBBER | |
| 01 | 9269502 | COVER | |
| 01A | 7048530 | COVER | |
| 01B | 4651835 | TRIM SEAL | |
| 02 | J271030 | BOLT, SEMS | |
| 02A | J901030 | BOLT | |
| 02B | J222010 | WASHER | |
| 03 | 7049753 | STAY | |
| 07 | J271030 | BOLT, SEMS | |
| 07A | J901030 | BOLT | |
| 07B | J222010 | WASHER | |
| 09 | 4418912 | MIRROR | |
| 10 | 4144018 | PIN, SPRING | |
| 11 | 8093733 | STAY | |
| 12 | J780545 | BOLT SOCKET | |
| 13 | 4376895 | CLAMP | |
| 14 | J260850 | BOLT, SEMS | |
| 14A | J900850 | BOLT | |
| 14B | A590108 | WASHER, PLANE | |
| 15 | 7049994 | STEP | |
| 16 | J921240 | BOLT | |
| 17 | J222012 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
