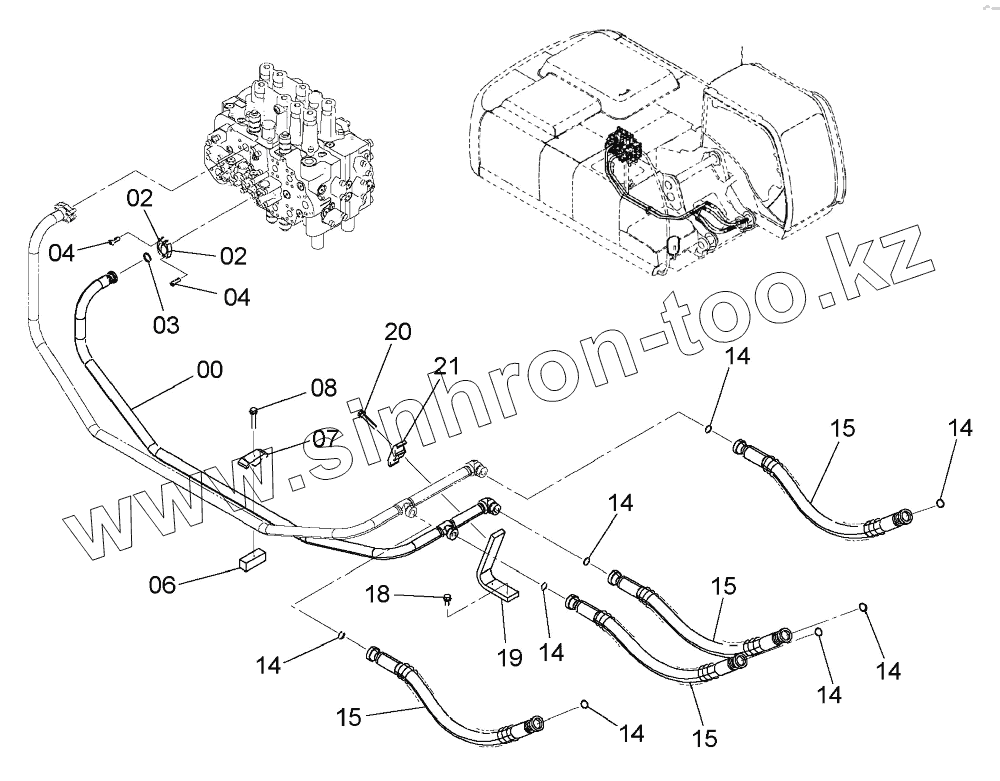

Каталог запасных частей к технике: Hitachi ZX-400R-3. MAIN PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
02
02
03
04
04
06
07
08
14
14
14
14
14
14
14
14
15
15
15
15
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
00 8098599 PIPE
02 0986910 FLANGE SPLIT
03 0971489 O-RING
04 J781030 BOLT, SOCKET
06 4209157 SEAT
07 4189860 CLAMP, PIPE
08 J271270 BOLT, SEMS
08A J901270 BOLT
08B J222012 WASHER
14 4187328 O-RING
15 4669606 HOSE
18 J271230 BOLT, SEMS
18A J901230 BOLT
18B J222012 WASHER
19 4619887 SUPPORT
20 J271270 BOLT, SEMS
20A J901270 BOLT
20B J222012 WASHER
21 4619878 CLAMP PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
