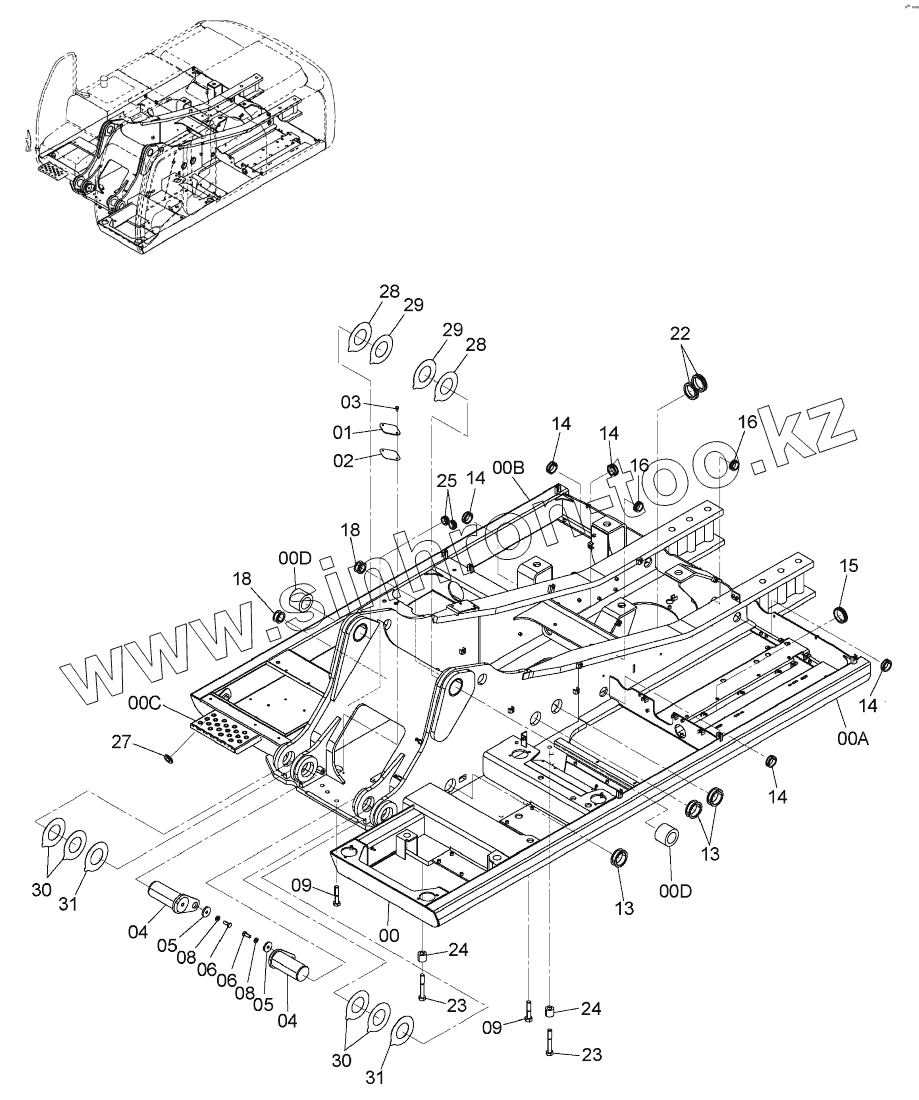

Каталог запасных частей к технике: Hitachi ZX-400R-3. FRAME
00
00A
00B
00C
00D
00D
01
02
03
03A
03B
04
04
05
05
06
06
08
08
09
09
13
13
14
14
14
14
14
15
16
16
18
18
22
23
23
24
24
25
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 5011292 | FRAME MAIN | |
| 00A | 4628829 | PIPE | |
| 00B | 4629159 | PIPE | |
| 00C | 3103694 | STEP | |
| 00D | 4619474 | BUSHING | |
| 01 | 4255799 | COVER | |
| 02 | 4161735 | PACKING | |
| 03 | J271025 | BOLT, SEMS | |
| 03A | J901025 | BOLT | |
| 03B | J222010 | WASHER | |
| 04 | 8080936 | PIN | |
| 05 | 4426128 | PLATE | |
| 06 | J921845 | BOLT | |
| 08 | J222018 | WASHER | |
| 09 | J922706 | BOLT | |
| 13 | 4196826 | BUSHING, RUBBER | |
| 14 | 4255530 | BUSHING, RUBBER | |
| 15 | 4345810 | BUSHING, RUBBER | |
| 16 | 4201749 | BUSHING, RUBBER | |
| 18 | 4410187 | BUSHING | |
| 22 | 4201986 | BUSHING, RUBBER | |
| 23 | J922713 | BOLT | |
| 24 | 4474064 | SPACER | |
| 25 | 4201995 | BUSHING | |
| 27 | 4654597 | BUSHING RUBBER | |
| 28 | 4373798 | PLATE THRUST 1.0mm | |
| 29 | 4373799 | PLATE THRUST 2.0mm | |
| 30 | 4649931 | PLATE THRUST 1.0mm | |
| 31 | 4649932 | PLATE THRUST 2.0mm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
