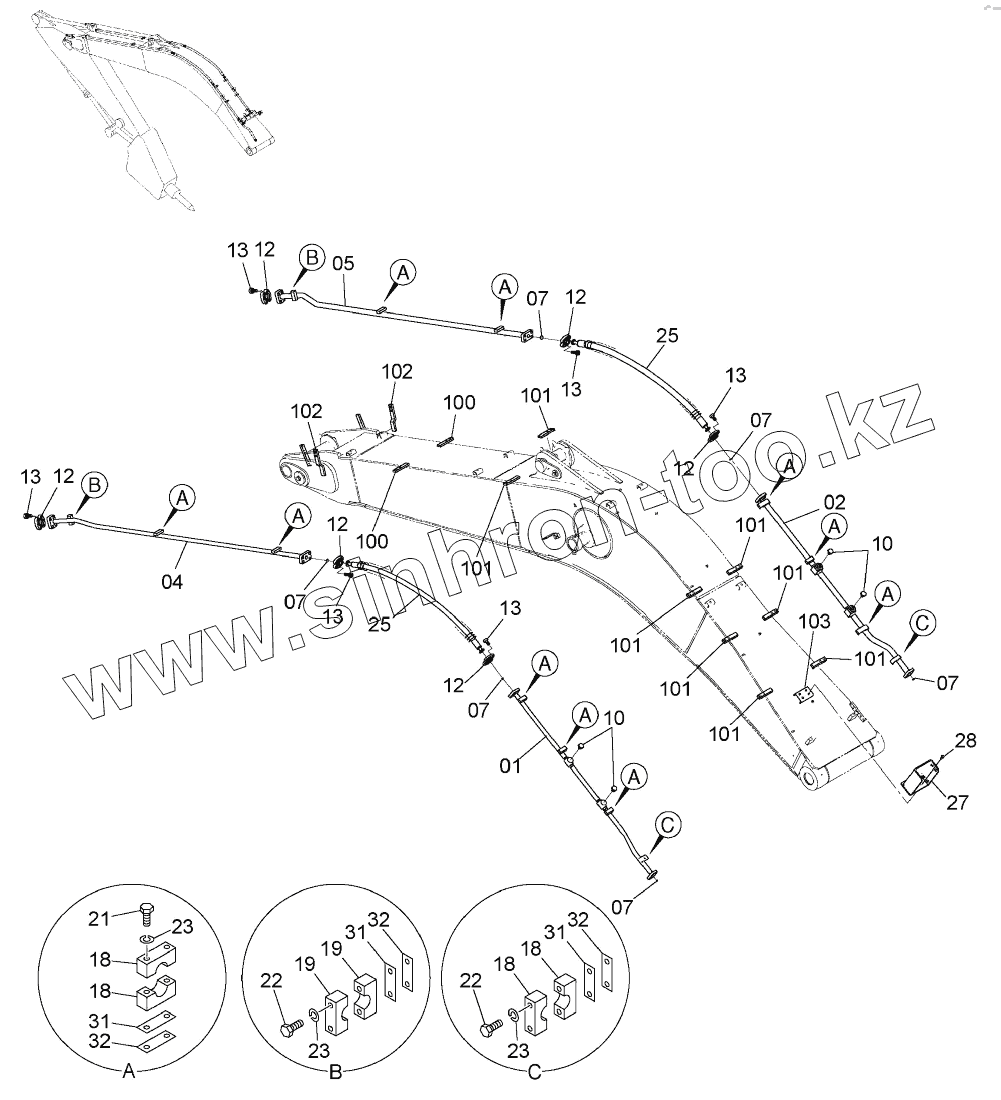

Каталог запасных частей к технике: Hitachi ZX-400R-3. BREAKER CRUSHER PIPING (BOOM)<R>
01
02
04
05
07
07
07
07
07
07
10
10
10A
10A
12
12
12
12
12
12
13
13
13
13
13
13
18
18
18
18
19
19
21
22
22
23
23
23
25
25
27
28
28A
28B
31
31
31
32
32
32
100
100
101
101
101
101
101
101
101
101
102
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 8109097 | PIPE | |
| 02 | 8109096 | PIPE | |
| 04 | 8109099 | PIPE | |
| 05 | 8109098 | PIPE | |
| 07 | 4508805 | O-RING | |
| 10 | A885008 | PLUG | |
| 10A | 4506429 | O-RING | |
| 12 | 4089703 | FLANGE, SPLIT | |
| 13 | M341445 | BOLT, SOCKET | |
| 18 | 4610222 | CLAMP PIPE | |
| 19 | 4620318 | CLAMP PIPE | |
| 21 | J901685 | BOLT | |
| 22 | J901695 | BOLT | |
| 23 | A590916 | WASHER, SPRING | |
| 25 | 4604191 | HOSE | |
| 27 | 7050816 | BRACKET | |
| 28 | J271240 | BOLT | |
| 28A | J901240 | BOLT | |
| 28B | J222012 | WASHER | |
| 31 | 4617276 | SHIM 1.0mm | |
| 32 | 4617277 | SHIM 2.3mm | |
| 100 | 4669626 | SEAT SCREW | |
| 101 | 4610218 | SEAT SCREW | |
| 102 | 4610217 | SEAT SCREW | |
| 103 | 9766203 | SEAT SCREW |
