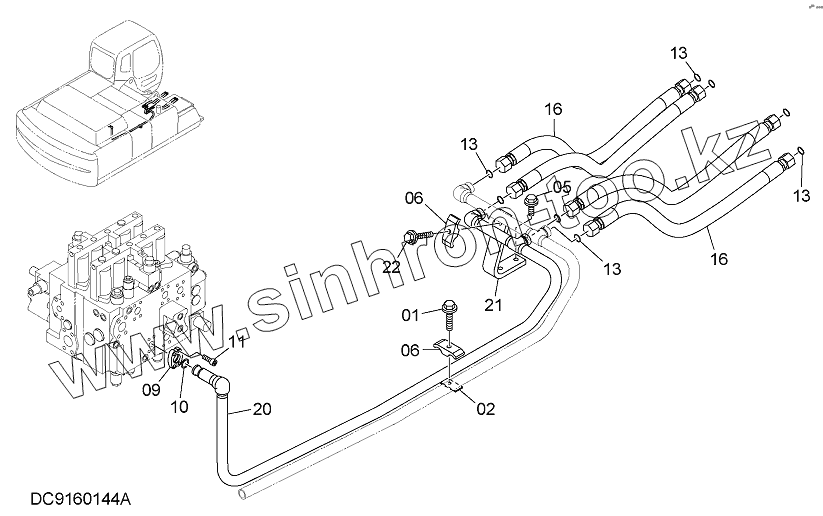

Каталог запасных частей к технике: Hitachi ZX-330-3G. MAIN PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
02
05
06
06
09
10
11
13
13
13
13
16
16
20
22
21
Позиция на иллюстрации Заводской номер детали Название детали
01 J271270 BOLT, SEMS
01A J901270 BOLT
01B J222012 WASHER
02 4209157 SEAT
05 J271230 BOLT, SEMS
05A J901230 BOLT
05B J222012 WASHER
06 4189860 CLAMP, PIPE
09 986910 FLANGE, SPLIT
10 971489 O-RING
11 J781030 BOLT, SOCKET
13 4187328 O-RING
16 4345675 НОSЕ
20 8069137 РIРЕ
22 J271285 BOLT, SEMS
22A J901285 BOLT
22B J222012 WASHER
21 9766967 SUPPORT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
