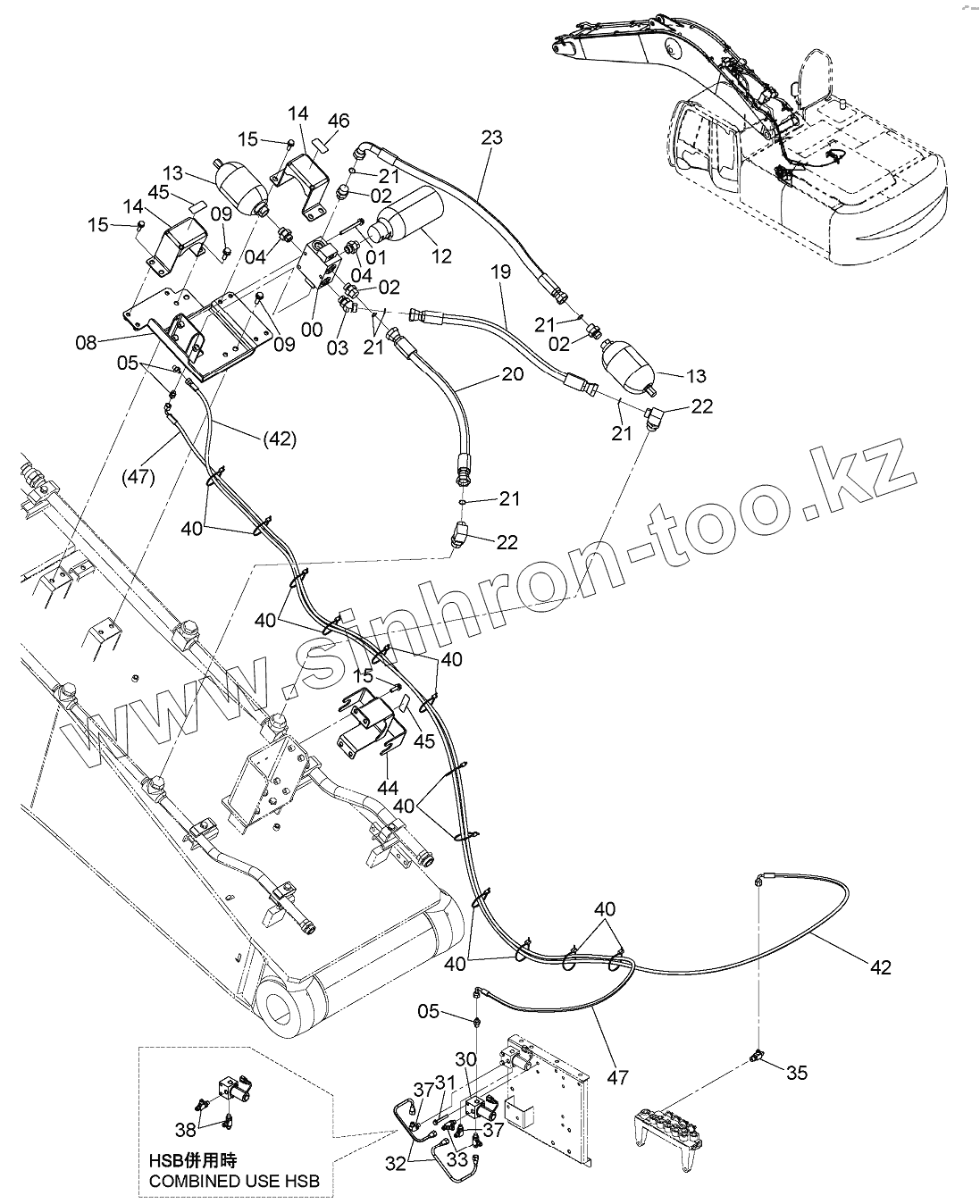

Каталог запасных частей к технике: Hitachi ZX-330-3 (Part № PIHH-I-3). NPK COMMON PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
02
02
02
03
04
04
05
05
08
09
09
12
13
13
14
14
15
15
15
19
20
21
21
21
21
21
22
22
23
30
31
32
33
35
37
37
38
40
40
40
40
40
40
42
42
44
45
45
46
47
47
Позиция на иллюстрации Заводской номер детали Название детали
00 4629740 VALVE, STOP
01 J271000 BOLT, SEMS
01A J901000 BOLT
01B J222010 WASHER
02 А853166 ADAPTER, S
02A 4506424 O-RING
03 А853266 ELBOW, S
03A 4506424 O-RING
04 4224932 ADAPTER, S
04A 4506424 O-RING
05 А852122 ADAPTER, S
05A 957366 O-RING
08 7049356 BRACKET
09 J271240 BOLT
09A J901240 BOLT
09B J222012 WASHER
12 4461979 ACCUMULATOR
13 4642459 ACCUMULATOR
14 4633736 COVER
15 J271035 BOLT, SEMS
15A J901035 BOLT
15B J222010 WASHER
19 4260311 HOSE
20 4286266 HOSE
21 4187308 O-RING
22 А853386 ELBOW, S
22A 4506429 O-RING
23 4414656 HOSE
30 4261289 VALVE, SOLENOID
31 J260860 BOLT, SEMS
31A J900860 BOLT
31B А590108 WASHER, PLANE
32 3104881 PIPE
33 4479162 TEE, S
33A 957366 O-RING
35 А852422 TEE, S
35A 957366 O-RING
37 4293950 ELBOW, S
37A 957366 O-RING
38 4344050 TEE, S
38A 957366 O-RING
40 4055312 CLIP, BAND
42 9271126 ASSY, HOSE
42A 4662976 HOSE
42B 4327293 PROTECTOR
44 8107598 COVER
45 4644714 NAME-PLATE
46 4464935 NAME-PLATE
47 9271470 ASSY, HOSE
47A 4664830 HOSE
47B 4327293 PROTECTOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
