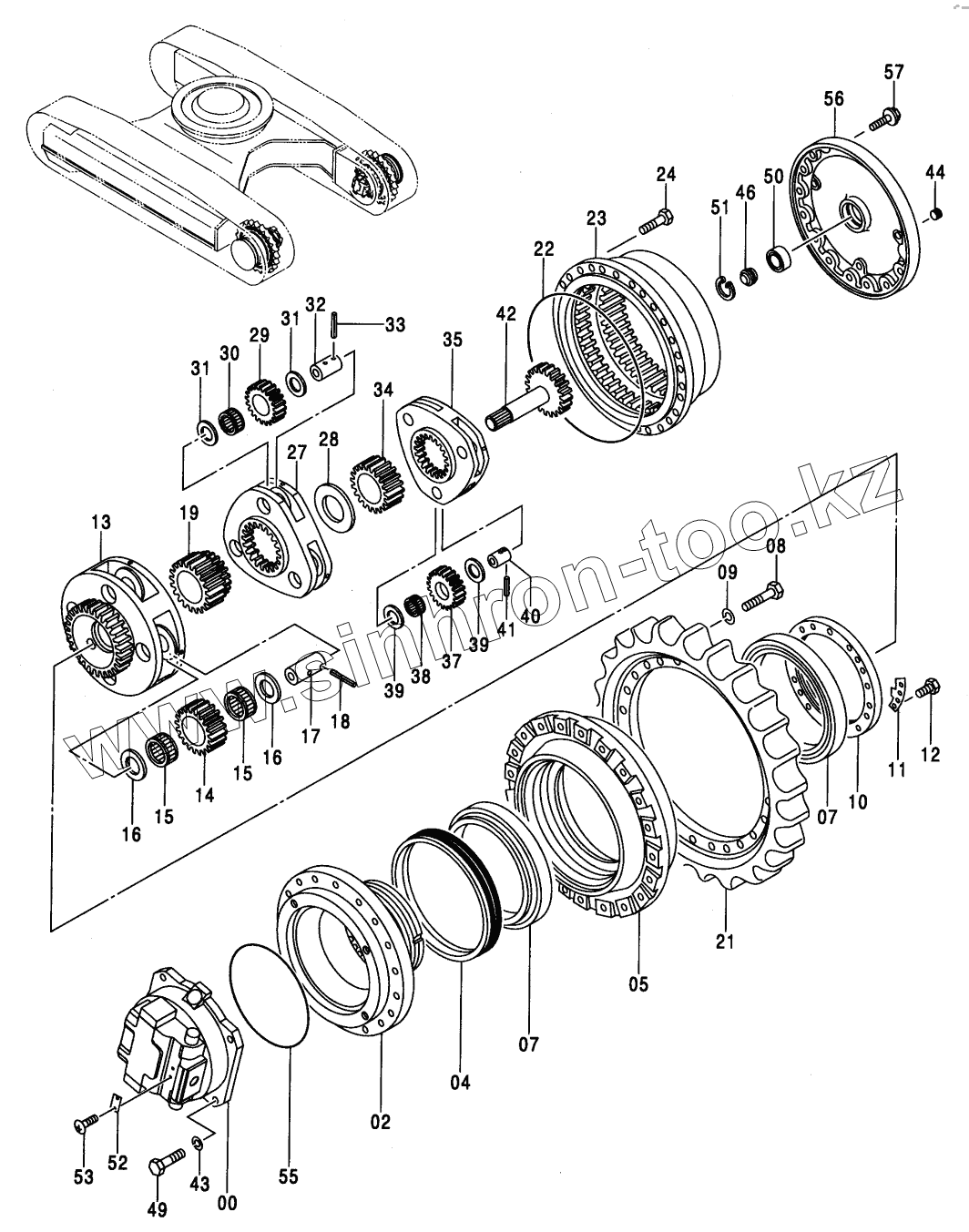

Каталог запасных частей к технике: Hitachi ZX-330. TRAVEL DEVICE (MTH TRACK)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9203778
9197359
4451685
2
4
5
7
7
8
9
10
11
12
12
13
14
15
15
16
16
17
18
19
21
21
22
23
24
27
28
29
30
31
31
32
33
34
35
37
38
39
39
40
41
42
43
44
46
49
50
51
52
53
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
9203778 9203778 ТRАVЕL DЕVIСЕ
9197359 9197359 ТRАVЕL DЕVIСЕ
4451685 4451685 МОТОR, ОIL
2 1027942 HOUSING
4 4344155 SEAL GROUP
5 1015882 DRUM
7 4200411 BRG., ROL.
8 J932270 BOLT
9 А590922 WASHER
10 3043140 NUT
11 3043141 PLATE, LOCK
12 J901222 ВОLТ
12 J901225 BOLT
13 1015883 CARRIER
14 3053195 GEAR PLANETARY
15 4452484 BRG. NEEDLE
16 4219595 PLATE, THRUST
17 4263903 PIN
18 4207947 PIN, SPRING
19 3053786 GEAR SUN
21 1028494 SРRОСКЕТ
21 1010956 SPROCKET
22 4203187 O-RING
23 1018360 GEAR RING
24 J931845 BOLT
27 1015523 CARRIER
28 4263905 SPACER
29 3053194 GEAR PLANETARY
30 4452483 BRG. NEEDLE
31 4201968 PLATE, THRUST
32 4263902 PIN
33 4203180 PIN, SPRING
34 3053785 GEAR SUN
35 1024285 САRRIЕR
37 3079038 GЕАR, РLАNЕТАRY
38 4452480 BRG.
39 4269295 PLATE
40 4263901 PIN
41 4222030 PIN SPRING
42 2046005 SНАFТ, РRОР.
43 А590918 WASHER, SPRING
44 4279343 PLUG
46 4288767 PIN STOPPER
49 J911860 BOLT
50 4274541 BRG., BALL
51 991725 RING, RETAINING
52 3053559 NAME-PLATE
53 М492564 SCREW, DRIVE
55 4271596 O-RING
56 1024284 СОVЕR
57 4373463 BOLT SHOE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
