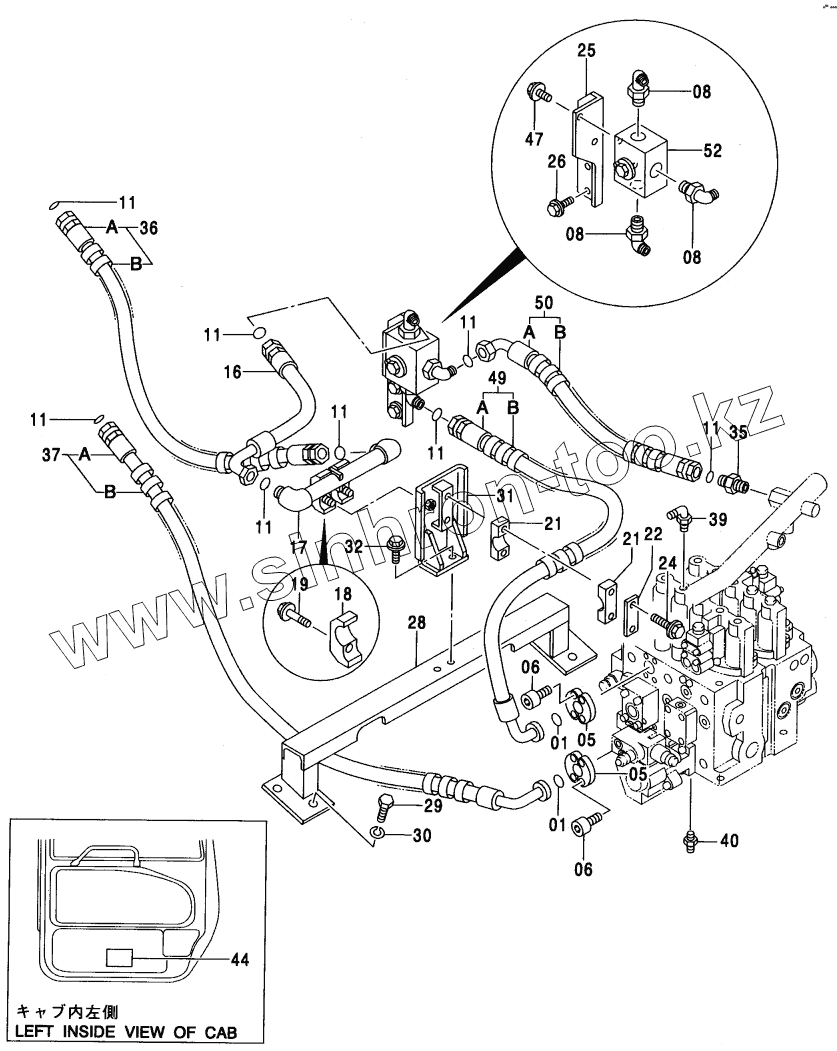

Каталог запасных частей к технике: Hitachi ZX-330. MAIN PIPING (BREAKER & CRUSHER)

Тип техники

Марка

Модель

Схема

01

01

05

06

06

08

08

08

08A

08A

08A

11

11

11

11

11

11

11

11

16

17

18

19

19

21

21

22

24

24

25

26

26

28

29

30

31

32

32

35

35A

36

36A

36B

37

37A

37B

39

39A

40

40A

44

44

47

47

49

49A

49B

50

50A

50B

52

Позиция на иллюстрации	Заводской номер детали		Название детали
01	966993		O-RING
05	962453		FLANGE, SPLIT
06	J781030		BOLT, SOCKET
08	А853388		ELBOW, S
08A	4506429		O-RING
11	4187328		O-RING
16	4404570		НОSЕ
17	9750385		РIРЕ
18	4190127		CLAMP, PIPE
19	J011270		BOLT, SEMS
19	J271270		BOLT, SEMS
21	4194953		CLAMP
22	4195494		PLATE
24	J011080		BOLT, SEMS
24	J271080		BOLT, SEMS
25	4402776		ВRАСКЕТ
26	J011025		BOLT, SEMS
26	J271025		BOLT, SEMS
28	7034770		ВRАСКЕТ
29	J901425		BOLT
30	А590914		WASHER, SPRING
31	7034771		ВRАСКЕТ
32	J011235		BOLT, SEMS
32	J271235		BOLT, SEMS
35	А853188		ADAPTER, S
35A	4506429		O-RING
36	9173059		НОSЕ АSSY
36A	4265832		HOSE
36B	4327294		PROTECTOR
37	9173060		НОSЕ АSSY
37A	4402781		НОSЕ
37B	4327294		PROTECTOR
39	4208913		ELBOW, S
39A	4509180		O-RING
40	4200466		ADAPTER, S
40A	4509180		O-RING
44	4245076		NAME-PLATE
44	4245758		NAME-PLATE
47	J011230		BOLT, SEMS
47	J271230		BOLT, SEMS
49	9178011		НОSЕ АSSY
49A	4405689		НОSЕ
49B	4327294		PROTECTOR
50	9178010		НОSЕ АSSY
50A	4407456		НОSЕ
50B	4327294		PROTECTOR
52	4455599		VALVE, SELECTOR

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
