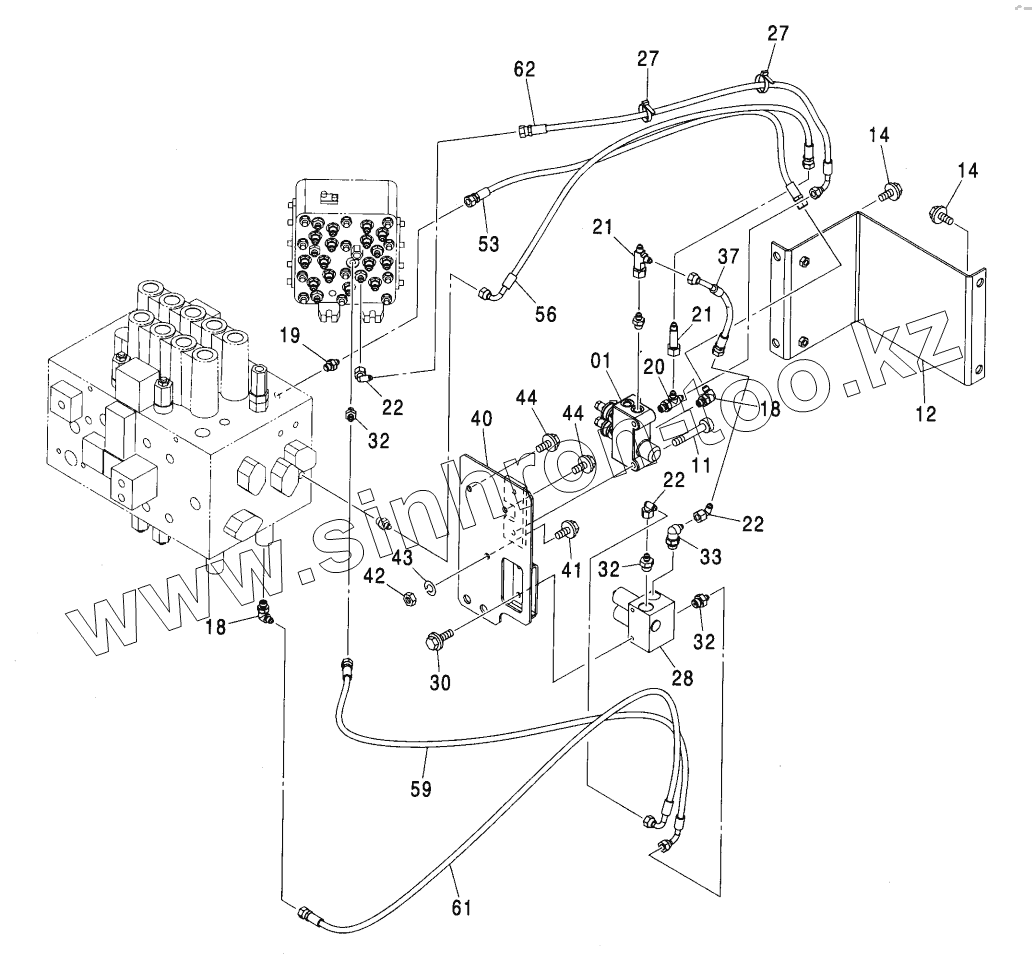

Каталог запасных частей к технике: Hitachi ZX-270. PILOT PIPING (FLOW RATE SELECTOR)-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
11
12
14
14
18
18
19
20
21
21
22
22
22
27
27
28
30
32
32
32
33
37
40
41
42
43
44
44
53
56
59
61
62
Позиция на иллюстрации Заводской номер детали Название детали
01 4480971 VАLVЕ, SОLЕNОID
11 J781060 BOLT, SOCKET
12 8085067 COVER
14 J031035 BOLT, SEMS
18 А852322 ELBOW, S
18A 957366 O-RING
19 А852122 ADAPTER, S
19A 957366 O-RING
20 А852422 TEE, S
20A 957366 O-RING
21 4252786 TEE, S
22 4346096 UNION, S
27 4055312 CLIP, BAND
28 4277883 VALVE-BLOCK
30 J010816 BOLT, SEMS
32 А852132 ADAPTERS
32A 4509180 O-RING
33 А852332 ELBOW, S
33A 4509180 O-RING
37 4447892 HOSE
40 8086338 BRACKET
41 J010820 BOLT, SEMS
42 J950008 NUT
43 А590908 WASHER, SPRING
44 J011025 BOLT, SEMS
53 4453683 HOSE
56 4469420 HOSE
59 4469423 HOSE
61 4469425 HOSE
62 4448834 HOSE
