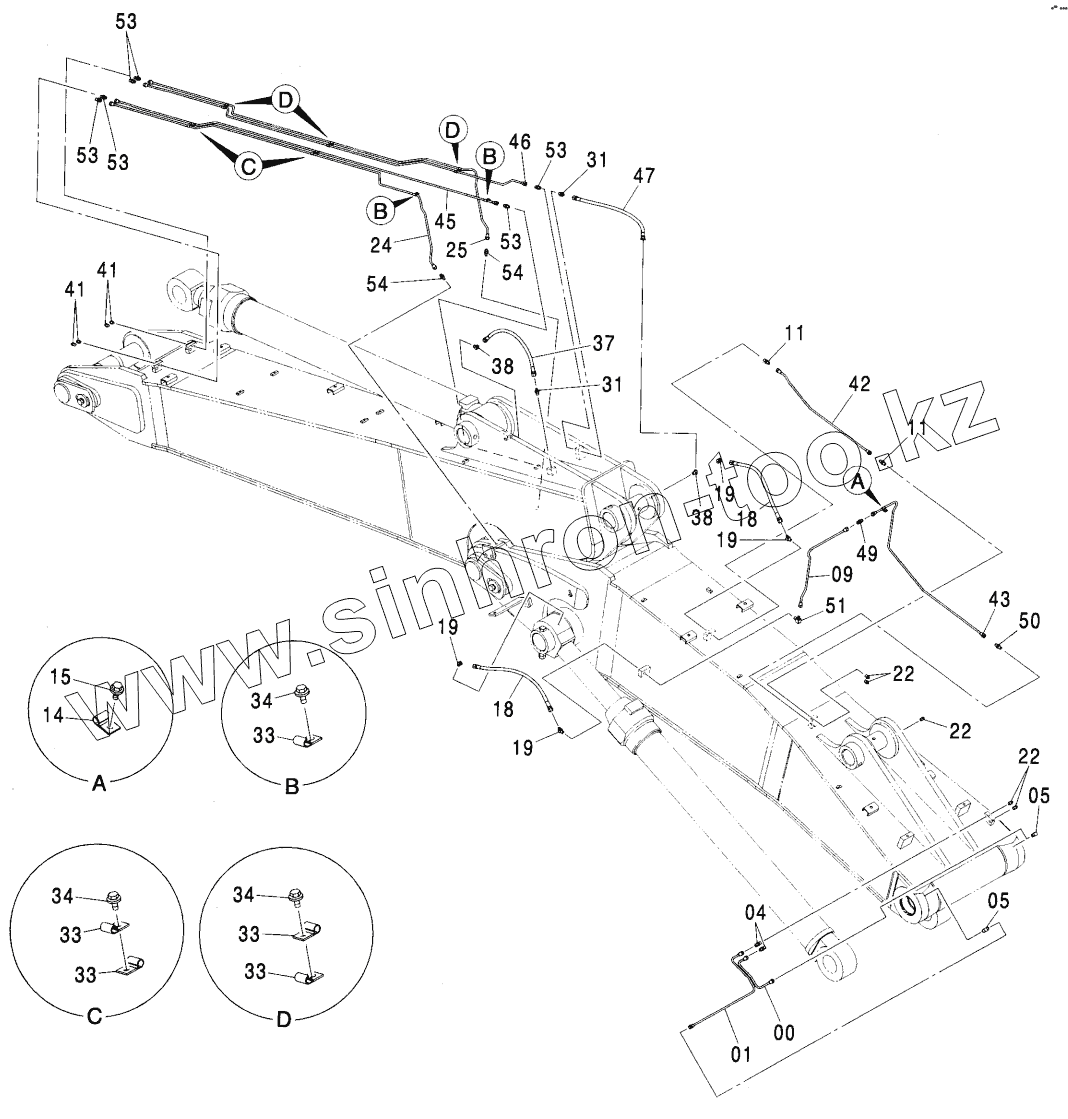

Каталог запасных частей к технике: Hitachi ZX-270. LUBRICATE PIPING (2P-BOOM) <280>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3099653
1
4
5
5
9
11
11
14
15
18
18
19
19
19
19
22
22
22
24
25
31
31
33
33
33
33
33
34
34
34
37
38
38
41
41
42
43
45
46
47
49
50
51
53
53
53
53
53
54
54
Позиция на иллюстрации Заводской номер детали Название детали
3099653 3099653 PIPE
1 3099596 PIPE
4 4360981 FITTING, PIPE
5 4345297 FITTING, PIPE
9 4611376 РIРЕ
11 4360981 FITTING, PIPE
14 4000854 CLIP, PIPE
15 J010612 BOLT
18 4479191 НОSЕ, РLАSТIС
19 4154655 ELBOW, S
22 J75482 FITTING, GREASE
24 2050696 РIРЕ
25 2050697 РIРЕ
31 4154651 ADAPTER, S
33 4000854 CLIP, PIPE
34 J010612 BOLT
37 4479191 НОSЕ, РLАSТIС
38 4154655 ELBOW, S
41 J75482 FITTING, GREASE
42 4604841 PIPE
43 4610806 PIPE
45 3100572 РIРЕ
46 2050695 РIРЕ
47 4479191 НОSЕ, РLАSТIС
49 4099282 ADAPTER
50 4360981 FITTING, PIPE
51 4097666 ELBOW
53 4360981 FITTING, PIPE
54 4018355 ADAPTER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
