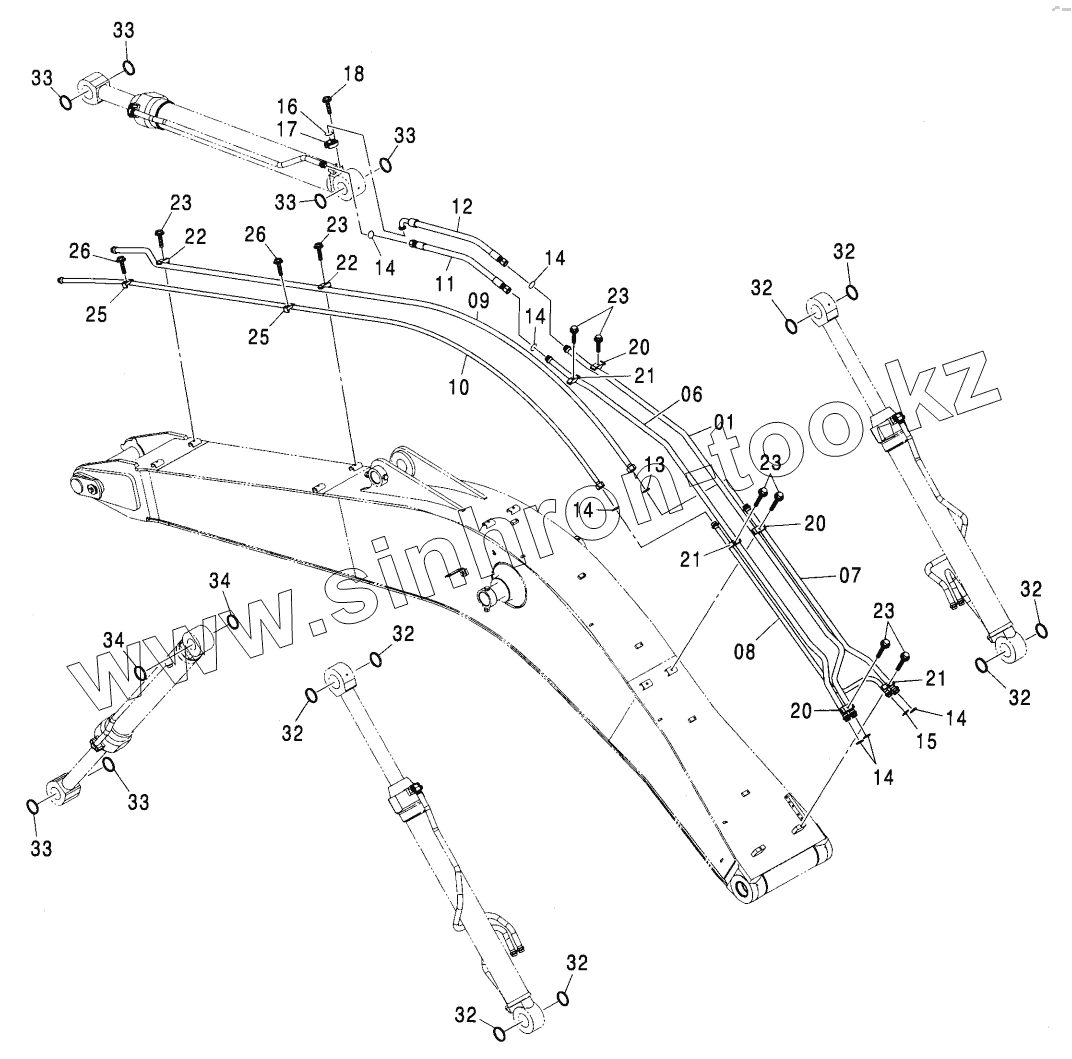

Каталог запасных частей к технике: Hitachi ZX-270. FRONT PIPING (MONO BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
7
8
9
10
11
12
13
14
14
14
14
14
14
15
16
17
18
20
20
20
21
21
21
22
22
23
23
23
23
23
25
25
26
26
32
32
32
32
32
32
32
32
33
33
33
33
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 8066502 РIРЕ
6 8066503 РIРЕ
7 9746887 РIРЕ
8 9746888 РIРЕ
9 8066506 РIРЕ
10 8066507 РIРЕ
11 4272697 НОSЕ
12 4252855 HOSE
13 4187329 O-RING
14 4187328 O-RING
15 4187308 O-RING
16 966993 O-RING
17 4085560 FLANGE
18 J781240 BOLT
20 4189860 CLAMP, PIPE
21 4153488 CLAMP, PIPE
22 4190127 CLAMP, PIPE
23 J011265 BOLT, SEMS
25 4190126 CLAMP, PIPE
26 J011260 BOLT, SEMS
32 4074008 SEAL
33 4067901 SEAL
34 4067902 SEAL, DUST
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
