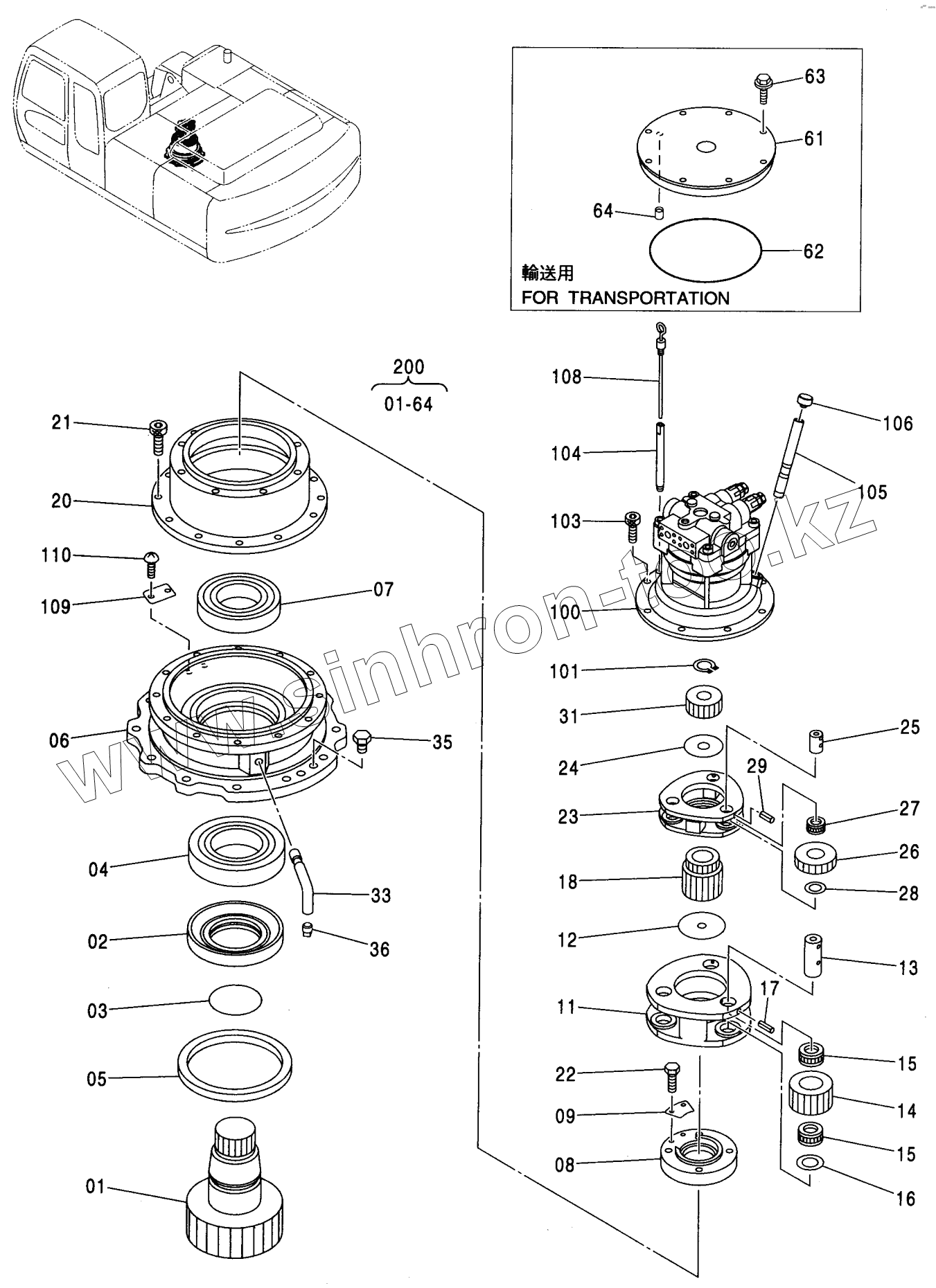

Каталог запасных частей к технике: Hitachi ZX-230. SWING DEVICE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
11
12
13
14
15
15
15
16
17
18
20
21
22
23
24
25
26
27
28
29
31
33
35
36
61
62
63
63
64
64
100
101
103
103
104
105
106
108
109
110
200
Позиция на иллюстрации Заводской номер детали Название детали
1 2043409 SHAFT, PROP.
2 3085038 SLEEVE
3 А811130 O-RING
4 4417903 BRG. , ROL
5 4417906 SEAL, OIL
6 1026916 HOUSING
7 4417904 BRG. , ROL.
8 3085037 NUT
9 4415042 PLATE, LOCK
11 1026826 CARRIER
12 4194454 PLATE, THRUST
13 4336925 PIN
14 3084655 GEAR, PLANETARY
15 4427630 BRG.
15 4461644 BRG., NEEDLE
16 4336929 PLATE, THRUST
17 4027427 PIN,SPRING
18 3084656 GEAR, SUN
20 1026808 GEAR, RING
21 М341840 BOLT, SOCKET
22 J901016 BOLT
23 1026812 CARRIER
24 4187590 PLATE, THRUST
25 4341941 PIN
26 3084652 GEAR, PLANETARY
27 4354748 BRG. , NEEDLE
28 4347635 PLATE, THRUST
29 4144018 PIN, SPRING
31 3084649 GEAR, SUN
33 3088126 PIPE
35 4445354 PLUG
36 94-2012 PLUG
61 8053415 COVER
62 4252835 O-RING
63 J011250 BOLT, SEMS
63 J271250 BOLT, SEMS
64 94-2011 PLUG
100 4423851 MOTOR, OIL
101 991342 RING, RETAINING
103 М341228 BOLT, SOCKET
103 М341230 BOLT, SOCKET
104 4264452 PIPE
105 4332658 PIPE
106 4343365 CAP
108 3074223 GAUGE
109 3053093 NAME-PLATE
110 М492564 SCREW, DRIVE
200 9204193 SWING, DEVICE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
