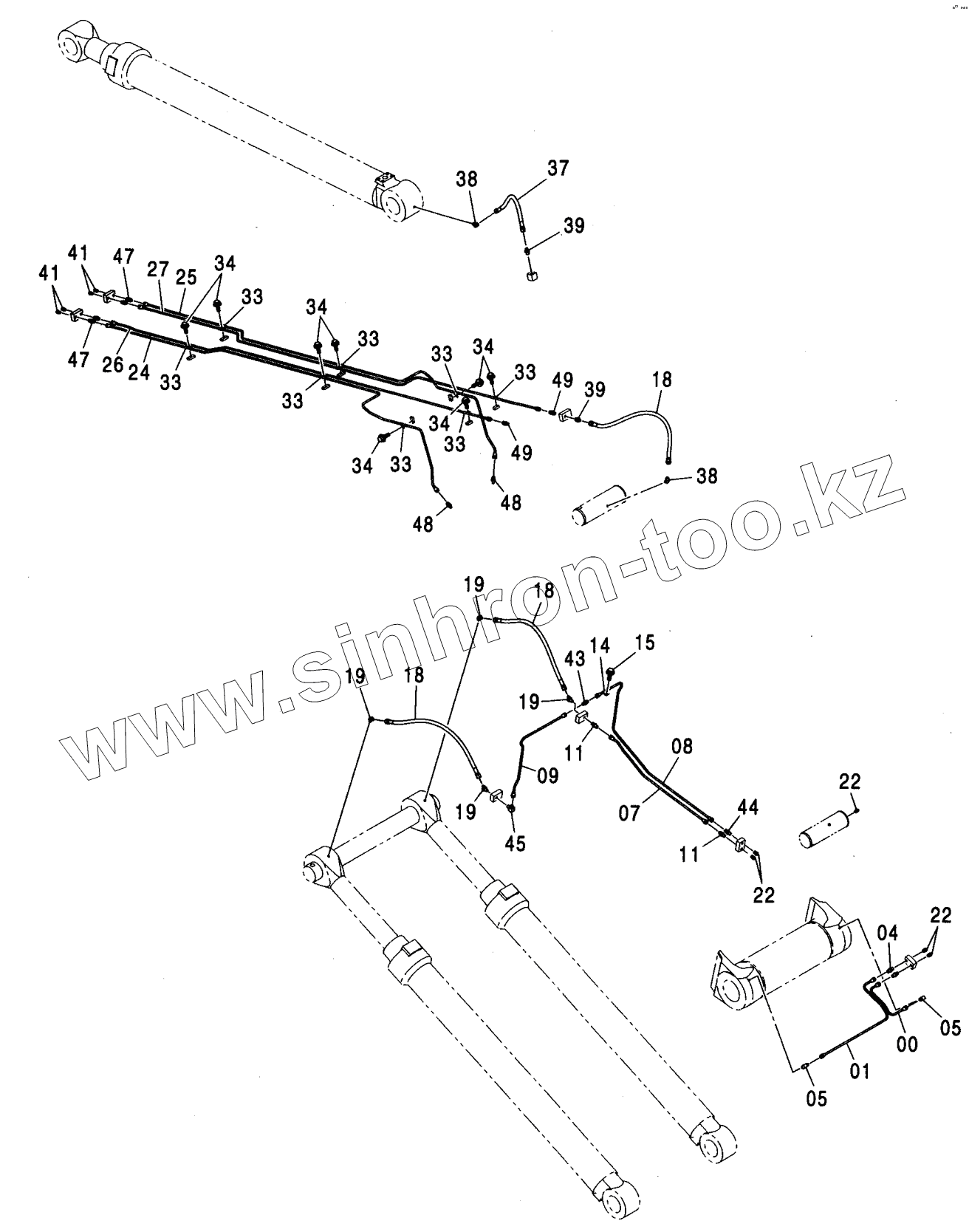

Каталог запасных частей к технике: Hitachi ZX-230. LUBLICATE PIPING (2P-B00M)<250>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3099653
1
4
5
5
7
8
9
11
11
14
15
15
18
18
18
19
19
19
19
22
22
22
24
25
26
27
33
33
33
33
33
33
33
33
34
34
34
34
34
34
37
38
38
39
39
41
41
43
44
45
47
47
48
48
49
49
Позиция на иллюстрации Заводской номер детали Название детали
3099653 3099653 PIPE
1 3099596 PIPE
4 4360981 FITTING, PIPE
5 4345297 FITTING, PIPE
7 4604841 PIPE
8 4610806 PIPE
9 4610989 PIPE
11 4360981 FITTING, PIPE
14 4000854 CLIP, PIPE
15 J010612 BOLT
15 J260612 BOLT, SEMS
18 4449279 HOSE, PLASTIC
19 4154655 ELBOW, S
22 J75482 FITTING, GREASE
24 2050658 PIPE
25 2050659 PIPE
26 3098356 PIPE
27 2050660 PIPE
33 4000854 CLIP, PIPE
34 J010612 BOLT
34 J260612 BOLT, SEMS
37 4478344 HOSE, PLASTIC
38 4154655 ELBOW, S
39 4154651 ADAPTER, S
41 J75482 FITTING, GREASE
43 4099282 ADAPTER
44 4360981 FITTING, PIPE
45 4097666 ELBOW
47 4360981 FITTING, PIPE
48 4018355 ADAPTER
49 4360981 FITTING, PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
