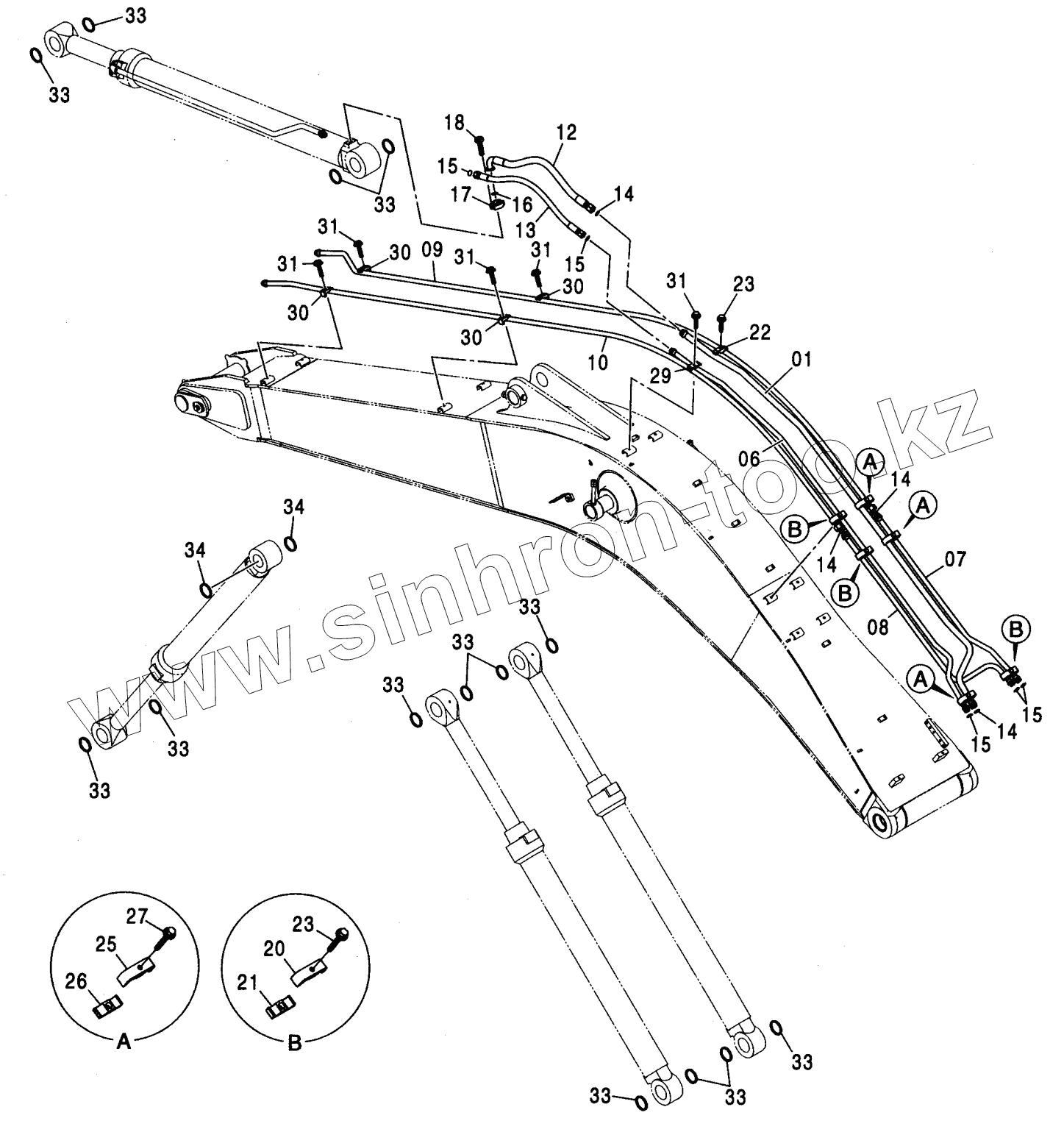

Каталог запасных частей к технике: Hitachi ZX-230. FRONT PIPING (MONO BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
7
8
9
10
12
13
14
14
14
14
15
15
15
15
16
17
18
20
21
22
23
23
23
25
26
27
27
29
30
30
30
30
31
31
31
31
31
31
33
33
33
33
33
33
33
33
33
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 8063070 PIPE
6 8063068 PIPE
7 9744879 PIPE
8 9744880 PIPE
9 8063077 PIPE
10 8063078 PIPE
12 4252855 HOSE
13 4252854 HOSE
14 4187328 O-RING
15 4187308 O-RING
16 966993 O-RING
17 4085560 FLANGE
18 J781240 BOLT
20 4285723 CLAMP, PIPE
21 4285722 RUBBER
22 4153488 CLAMP, PIPE
23 J011270 BOLT, SEMS
23 J271270 BOLT, SEMS
25 4285725 CLAMP
26 4285724 RUBBER
27 J011275 BOLT, SEMS
27 J271275 BOLT, SEMS
29 4189859 CLAMP, PIPE
30 4190126 CLAMP, PIPE
31 J011260 BOLT, SEMS
31 J271260 BOLT, SEMS
33 4067901 SEAL
34 4067902 SEAL, DUST
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
