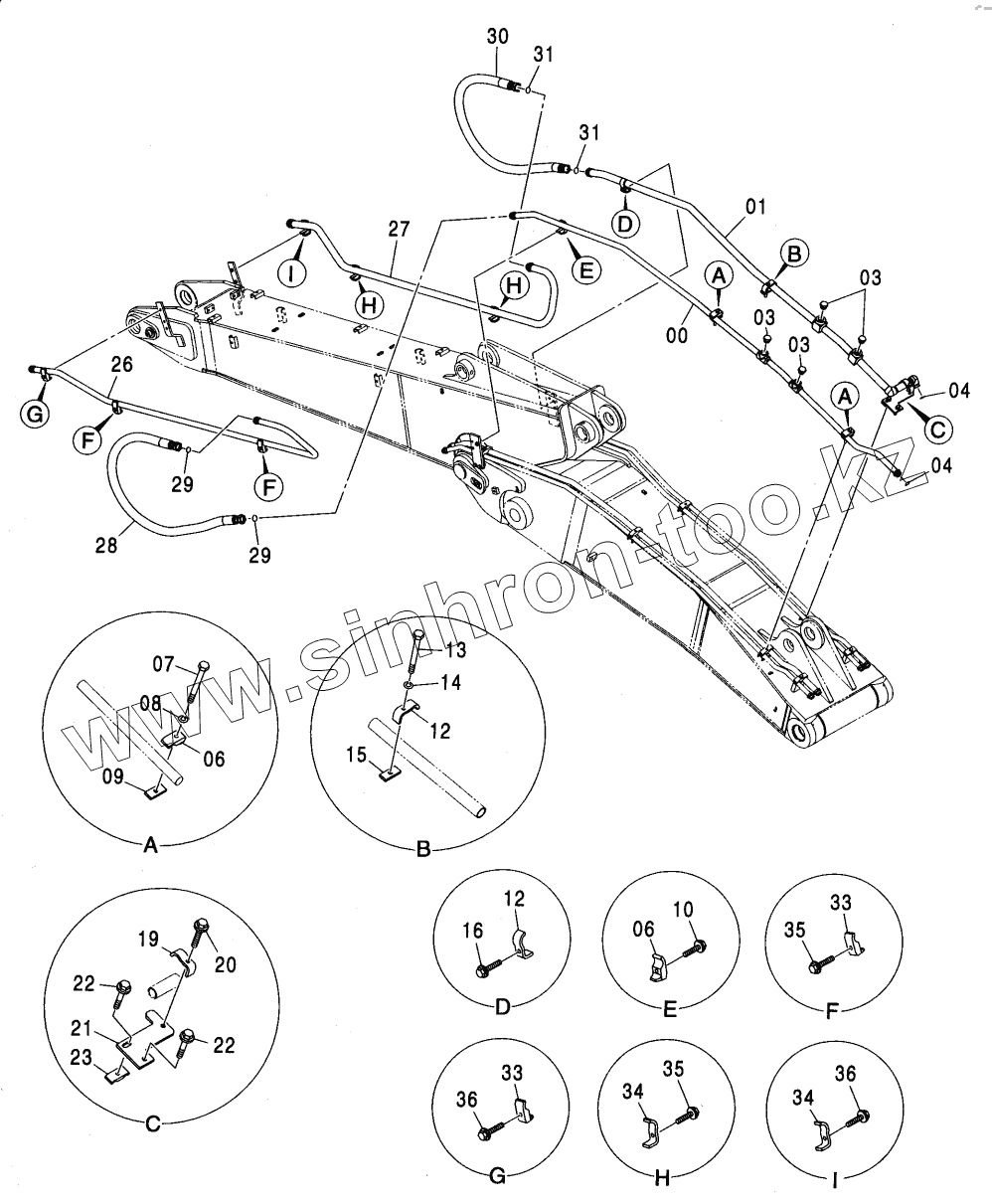

Каталог запасных частей к технике: Hitachi ZX-230. BOOM PIPING (BREAKER & CRUSHER)(2P-B00M)<250>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
03
03
03
04
04
06
06
07
08
09
10
10
12
12
13
14
15
16
16
19
20
20
21
22
22
22
22
23
26
27
28
29
29
30
31
31
33
33
34
34
35
35
35
35
36
36
36
36
Позиция на иллюстрации Заводской номер детали Название детали
00 8094485 PIPE
01 8094486 PIPE
03 А885008 PLUG
03A 4506429 O-RING
04 4187328 O-RING
06 4190127 CLAMP, PIPE
07 J901205 BOLT
08 А590912 WASHER, SPRING
09 4601368 PLATE
10 J011275 BOLT, SEMS
10 J271275 BOLT, SEMS
12 4053698 CLAMP
13 J901203 BOLT
14 А590912 WASHER, SPRING
15 4601368 PLATE
16 J011275 BOLT, SEMS
16 J271275 BOLT, SEMS
19 4053698 CLAMP
20 J011270 BOLT, SEMS
20 J271270 BOLT, SEMS
21 9760557 BRACKET
22 J021270 BOLT
22 J271270 BOLT, SEMS
23 4189859 CLAMP, PIPE
26 8096155 PIPE
27 8096156 PIPE
28 4487707 HOSE
29 4187328 O-RING
30 4619167 HOSE
31 4187329 O-RING
33 4190127 CLAMP, PIPE
34 4053698 CLAMP
35 J011270 BOLT, SEMS
35 J271270 BOLT, SEMS
36 J011275 BOLT, SEMS
36 J271275 BOLT, SEMS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
