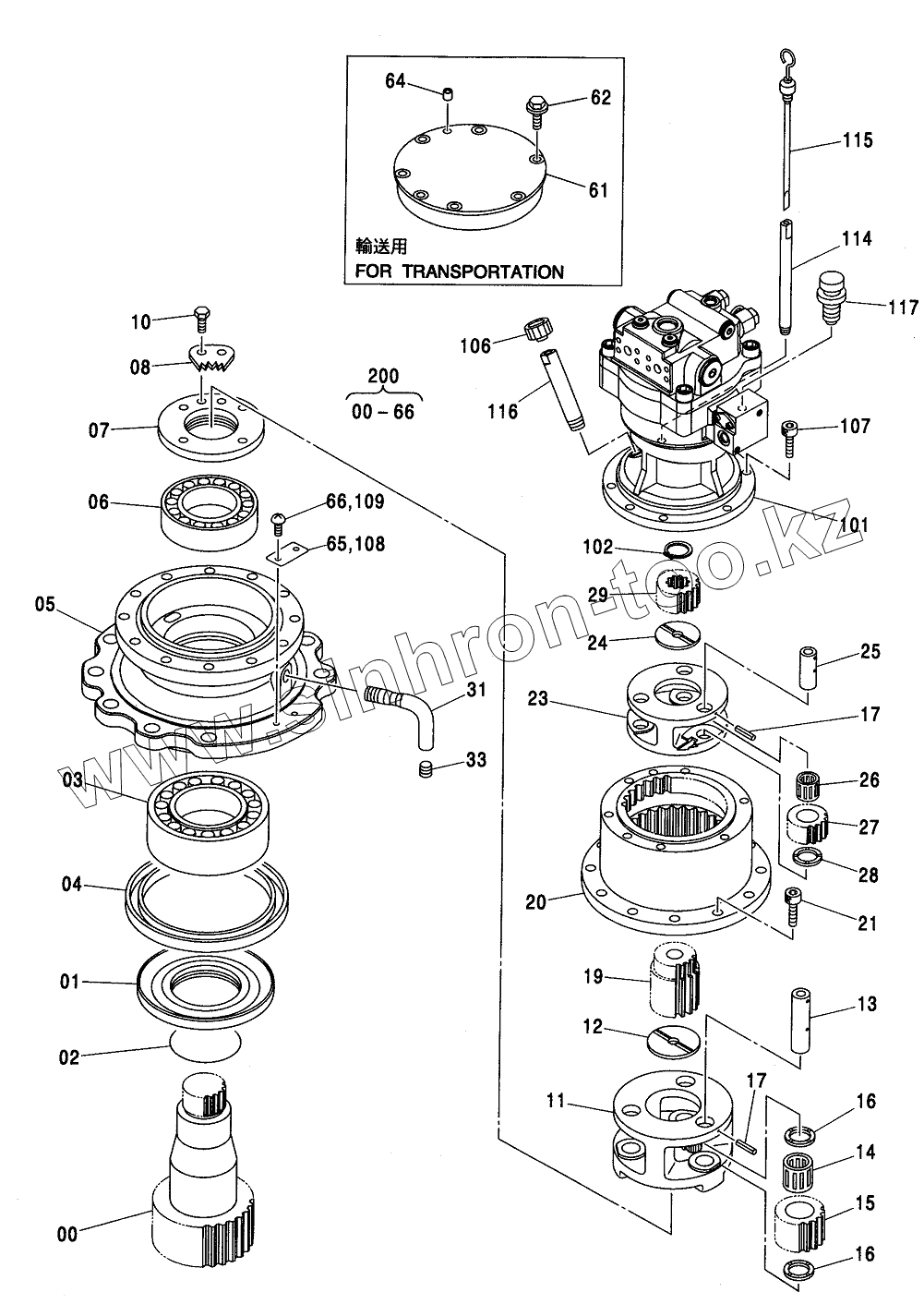

Каталог запасных частей к технике: Hitachi ZX-110. SWING DEVICE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2044629
2044629
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
16
17
17
19
20
21
23
24
25
26
27
28
29
31
33
61
62
62
64
65
66
66
101
101
102
106
107
108
109
114
115
116
117
200
Позиция на иллюстрации Заводской номер детали Название детали
2044629 2044629 SHAFT, PROP.
1 3083710 SLEEVE
2 А811095 O-RING
3 4430041 BRG., R0L.
4 4411143 SEAL, OIL
5 1027901 HOUSING
6 4408119 BRG., R0L.
7 3083674 NUT
8 4407745 PLATE, LOCK
10 J901020 BOLT
11 2042965 CARRIER
12 4176070 PLATE, THRUST
13 4408102 PIN
14 4414855 BRG., NEEDLE
15 3084940 GEAR, PLANETARY
16 4414833 PLATE, THRUST
17 4116308 PIN, SPRING
19 3092035 GEAR, SUN
20 2045146 GEAR, RING
21 М341440 BOLT, SOCKET
23 2042964 CARRIER
24 4244904 PLATE, THRUST
25 4408122 PIN
26 4430040 BRG., NEEDLE
27 3083741 GEAR, PLANETARY
28 4408002 PLATE, THRUST
29 3083740 GEAR, SUN
31 3087949 PIPE
33 94-2012 PLUG
61 8082514 COVER
62 J011040 BOLT, SEMS
62 J271040 BOLT, SEMS
64 94-2011 PLUG
65 3053093 NAME-PLATE
66 М492564 SCREW, DRIVE
101 9182929 MOTOR, OIL
101 9196962 MOTOR, OIL
102 927488 RING, RETAINING
106 4298608 CAP
107 М341025 BOLT, SOCKET
108 3053093 NAME-PLATE
109 М492564 SCREW, DRIVE
114 4449144 PIPE
115 3090862 GAUGE, LEVEL
116 4449182 PIPE
117 4436535 SENSOR, PRES.
200 9196343 SWING DEVICE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
