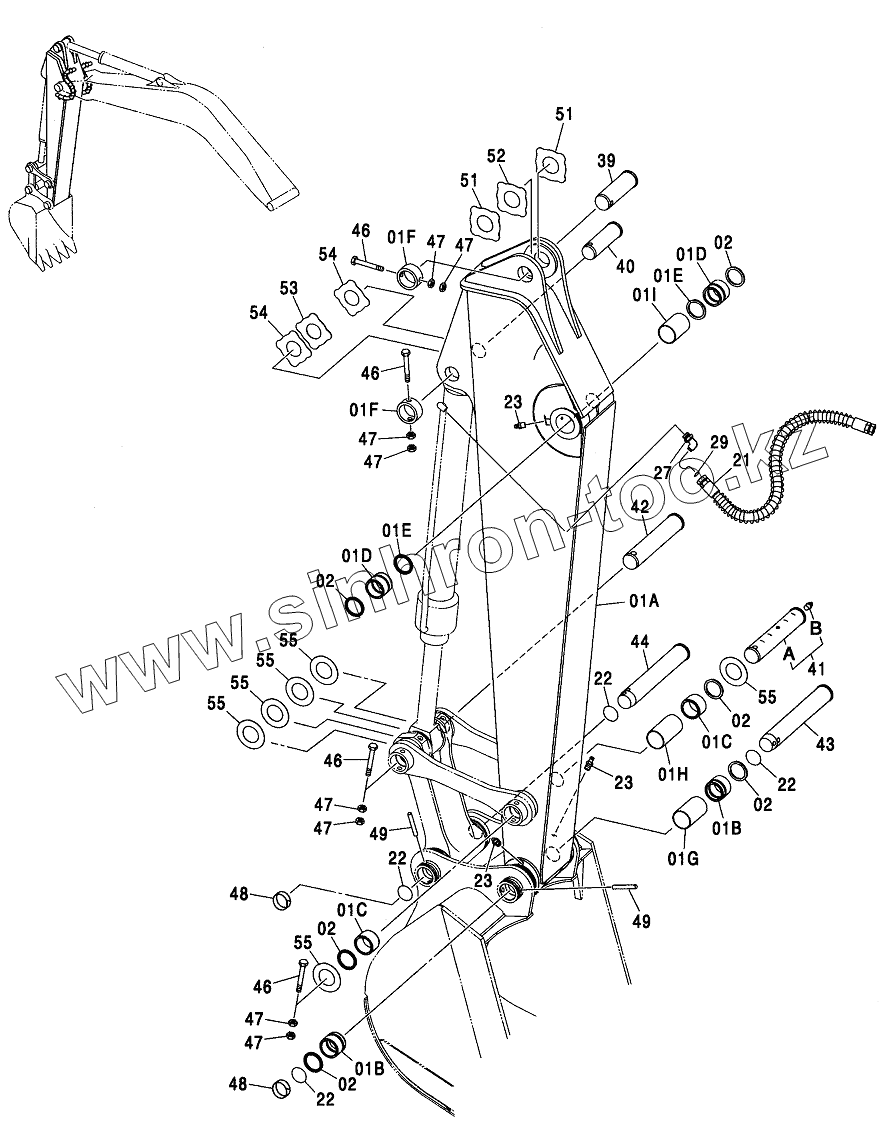

Каталог запасных частей к технике: Hitachi ZX-110. SHORT ARM 1.95M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01A-1
01A
01B
01B
01C
01C
01D
01D
01E
01E
01F
01F
01G
01Н
011
02
02
02
02
02
02
21
22
22
22
22
23
23
23
23
27
27A
29
39
40
41
41A
41B
42
43
44
46
46
46
46
47
47
47
47
47
47
47
47
48
48
49
49
51
51
52
53
54
54
55
55
55
55
55
55
Позиция на иллюстрации Заводской номер детали Название детали
01A-1 7038144 ARM, SHORT ASSY
01A 6019088 ARM, SHORT
01B 4424953 BUSHING
01C 4344898 BUSHING
01D 4429942 BUSHING
01E 4065687 SEAL, DUST
01F 4434951 STOPPER
01G 4448671 PIPE
01Н 4374948 PIPE
011 4448670 PIPE
02 4065687 SEAL, DUST
21 4296276 HOSE
22 4276696 O-RING
23 J75481 FITTING, GREASE
23 J75481 FITTING, GREASE
27 А853344 ELBOW, S
27A 4506418 O-RING
29 4138938 O-RING
39 3090399 PIN
40 3089107 PIN
41 9193963 PIN ASSY
41A 3089106 PIN
41B J75481 FITTING, GREASE
42 3089103 PIN
43 3089243 PIN
44 3089242 PIN
46 4435123 PIN, STOPPER
47 J950016 NUT
48 4098716 RING
49 4098717 PIN
51 4444290 PLATE, THRUST 1.0
52 4444291 PLATE, THRUST 2.0
53 4444840 PLATE, THRUST
54 4444839 PLATE, THRUST
55 4450010 PLATE, THRUST 1.0
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
