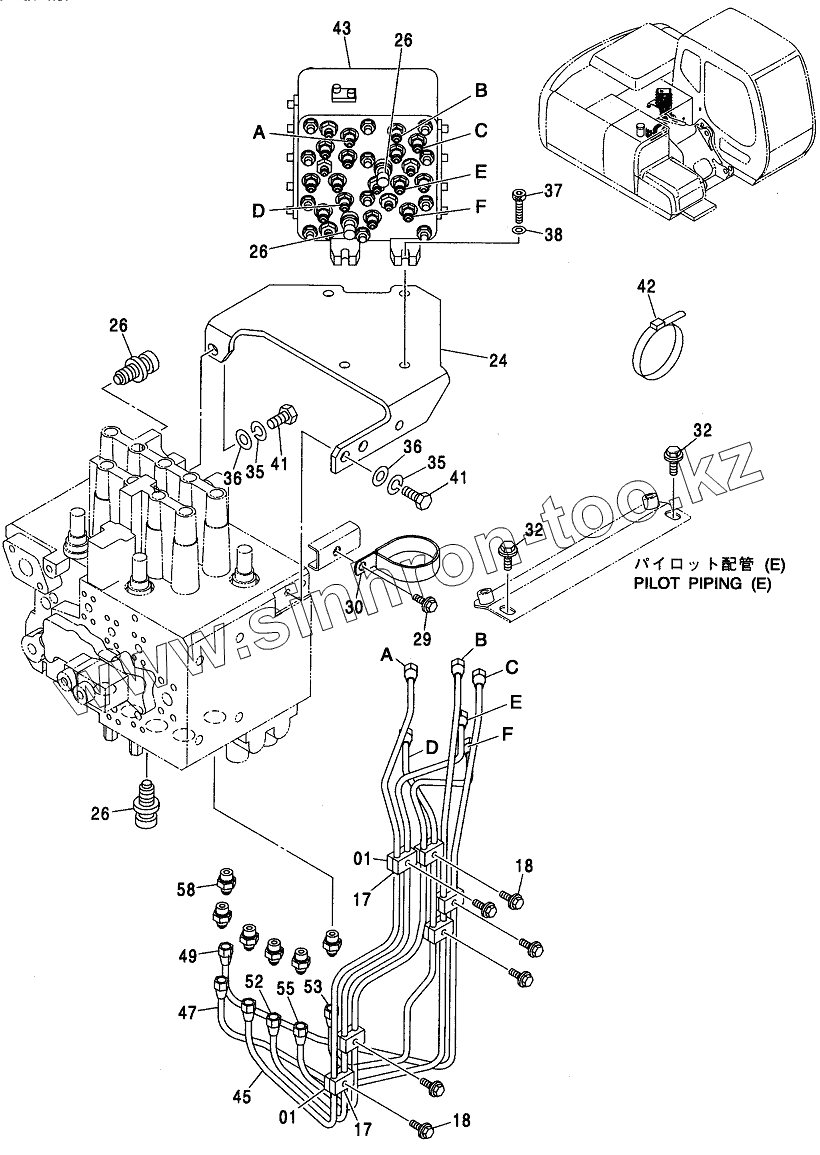

Каталог запасных частей к технике: Hitachi ZX-110. PILOT PIPING (D-1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
01
17
17
18
18
18
24
26
26
26
26
29
29
30
32
32
32
35
35
36
36
37
38
41
41
42
43
43
45
47
49
52
53
55
58
58A
Позиция на иллюстрации Заводской номер детали Название детали
01 9735305 CLAMP
17 9735306 CLAMP
18 J010825 BOLT, SEMS
18 J260825 BOLT, SEMS
24 8081659 BRACKET
26 4436535 SENSOR, PRES.
29 J011020 BOLT, SEMS
29 J271020 BOLT, SEMS
30 4204136 CLIP
32 J021025 BOLT, SEMS
32 J271025 BOLT, SEMS
35 А590914 WASHER, SPRING
36 А590114 WASHER, PLANE
37 J781040 BOLT, SOCKET
38 А590110 WASHER, PLANE
41 J901435 BOLT
42 4121859 CLIP, BAND
43 4452625 VALVE, SHUTTLE
43 4468336 VALVE, SHUTTLE
45 3091717 PIPE
47 3091735 PIPE
49 3091736 PIPE
52 3091718 PIPE
53 3091719 PIPE
55 3091739 PIPE
58 4255305 FITTING, PIPE
58A 4509180 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
