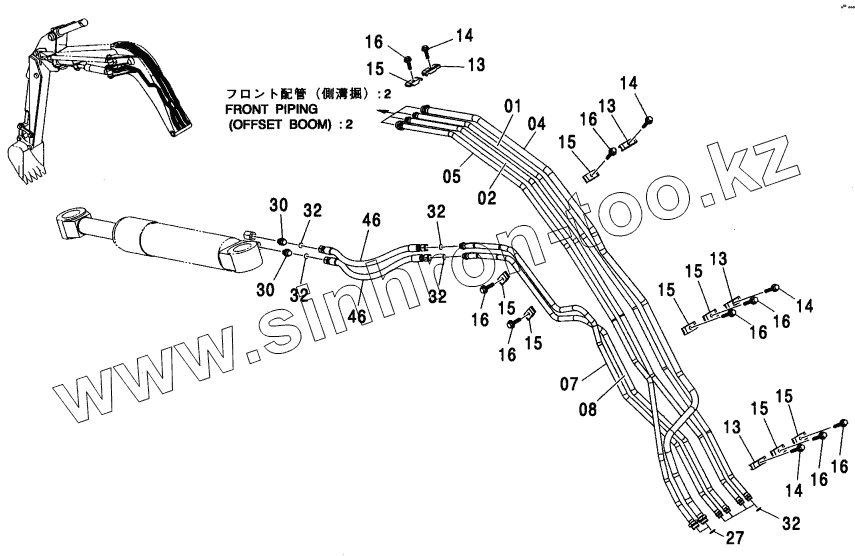

Каталог запасных частей к технике: Hitachi ZX-110. FRONT PIPING (OFFSET BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
02
04
05
07
08
13
13
13
13
14
14
14
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
27
30
30
30A
30A
32
32
32
32
32
46
46
Позиция на иллюстрации Заводской номер детали Название детали
01 8083597 PIPE
02 8083598 PIPE
04 8083595 PIPE
05 8083596 PIPE
07 8083607 PIPE
08 8083606 PIPE
13 4141806 CLAMP, PIPE
14 J011260 BOLT, SEMS
14 J271260 BOLT, SEMS
15 4189858 СLАМР, РIРЕ
16 J011255 BOLT, SEMS
16 J271255 BOLT, SEMS
27 4187308 O-RING
30 А853144 ADAPTER, S
30A 4506418 O-RING
32 4138938 O-RING
46 4445679 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
