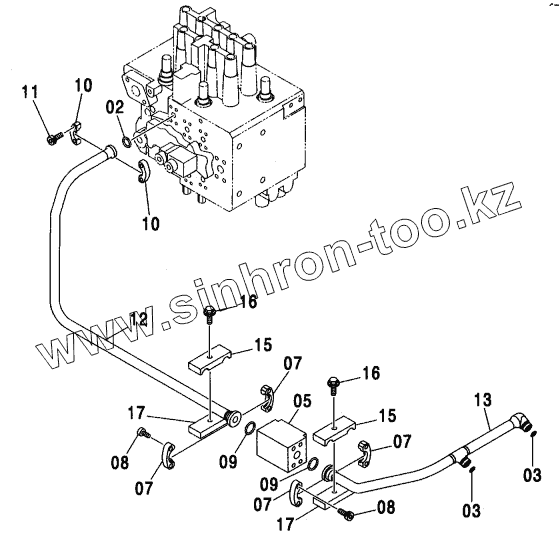

Каталог запасных частей к технике: Hitachi ZX-110. BOOM BOTTOM PIPING (OFFSET BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
3
5
7
7
7
7
8
8
9
9
10
10
11
12
13
15
15
16
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
2 4510167 O-RING
3 4138938 O-RING
5 4330223 VALVE, SLOW-RETURN
7 986910 FLANGE, SPLIT
8 J781030 BOLT, SOCKET
9 971489 O-RING
10 4510173 FLANGE, SPLIT
11 J780825 BOLT, SOCKET
12 8083604 PIPE
13 8083605 PIPE
15 4124052 CLAMP, PIPE
16 J011055 BOLT, SEMS
16 J271055 BOLT, SEMS
17 4376248 SEAT, SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
