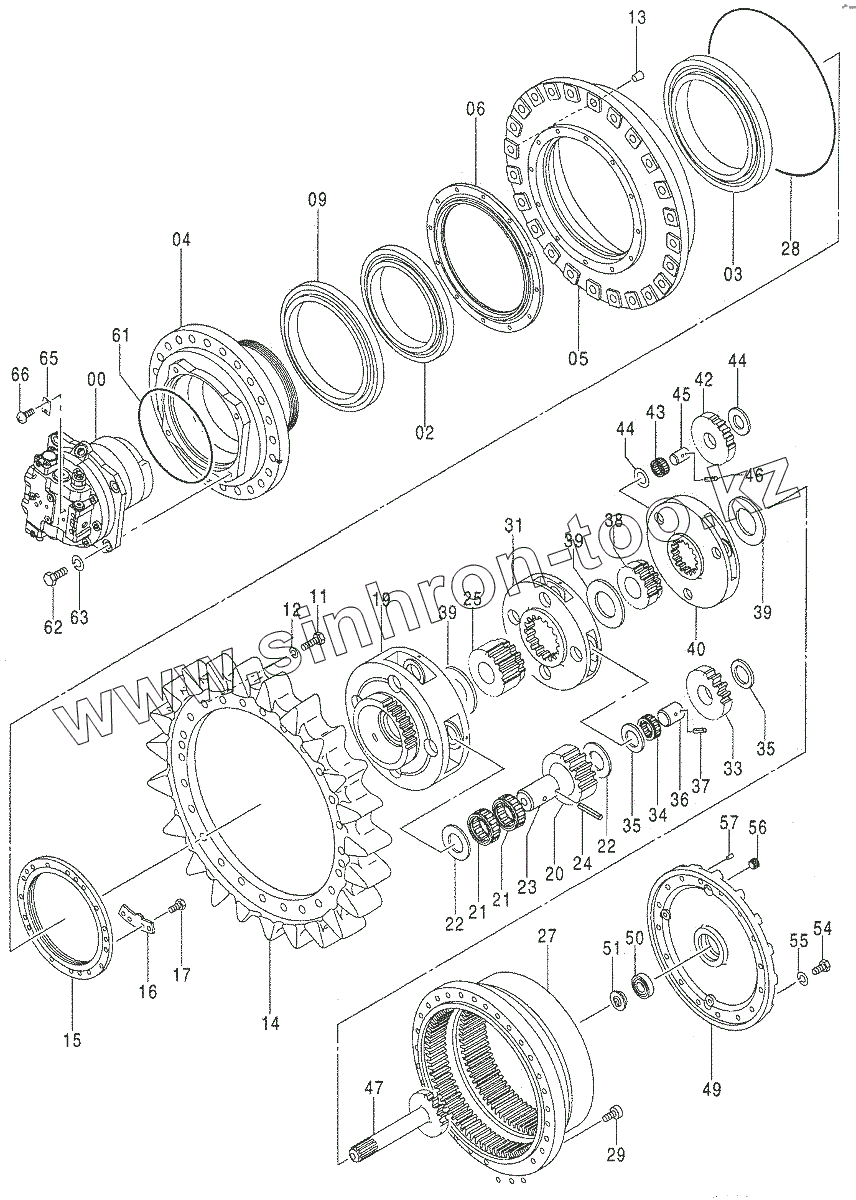

Каталог запасных частей к технике: Hitachi ZAXIS 870H-3. TRAVEL DEVICE

Тип техники

Марка

Модель

Схема

4636857

9251681

9251681

2

3

4

5

6

9

11

12

13

14

15

16

17

19

20

21

21

22

22

23

24

25

27

28

29

31

33

34

35

35

36

37

38

39

39

39

40

42

43

44

44

45

46

47

49

50

51

54

55

56

57

61

62

63

65

66

Позиция на иллюстрации	Заводской номер детали		Название детали
4636857	4636857		MOTOR,OIL
9251681	9251681		TRAVEL DEVICE
2	4219329		BRG.,ROL.
3	4219328		BRG.,ROL.
4	1030160		HOUSING
5	1012131		DRUM
6	2025832		SUPPORT
9	4245703		SEAL, GROUP
11	J932785		BOLT
12	A590927		WASHER, SPRING
13	425175		CORK
14	4430291		SPROCKET
15	3069875		NUT
16	3041462		PLATE,LOCK
17	J901225		BOLT
19	1028874		CARRIER
20	3090709		GEAR,PLANETARY
21	4464369		BRG.,NEEDLE
22	4219640		PLATE,THRUST
23	4447037		PIN
24	4222029		PIN,SPRING
25	3090710		GEAR,SUN
27	1028886		GEAR,RING
28	4223568		O-RING
29	M342260		BOLT,SOCKET
31	1028881		CARRIER
33	3090930		GEAR,PLANETARY
34	4455088		ВRG., NЕЕDLЕ
35	4269470		РLАТЕ, ТНRUSТ
36	4447032		PIN
37	4203180		PIN, SPRING
38	3090711		GEAR,SUN
39	4657080		SPACER
40	1028898		CARRIER
42	3089538		GEAR,PLANETARY
43	4445529		BRG.
44	4210851		PLATE, THRUST
45	4309995		4309995
46	4246358		PIN
47	2045895		SHAFT,PROP.
49	1028899		COVER
50	4284195		BRG.,BALL
51	4277474		РIN, SТОРРЕR
54	4257967		BOLT,SHOE
55	A590914		WASHER, SPRING
56	4462824		PLUG
57	429597		CORK
61	4271596		O-RING
62	J911860		BOLT
63	A590918		WASHER, SPRING
65	NAME-PLATE		NAME-PLATE
66	M492564		SCREW, DRIVE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
