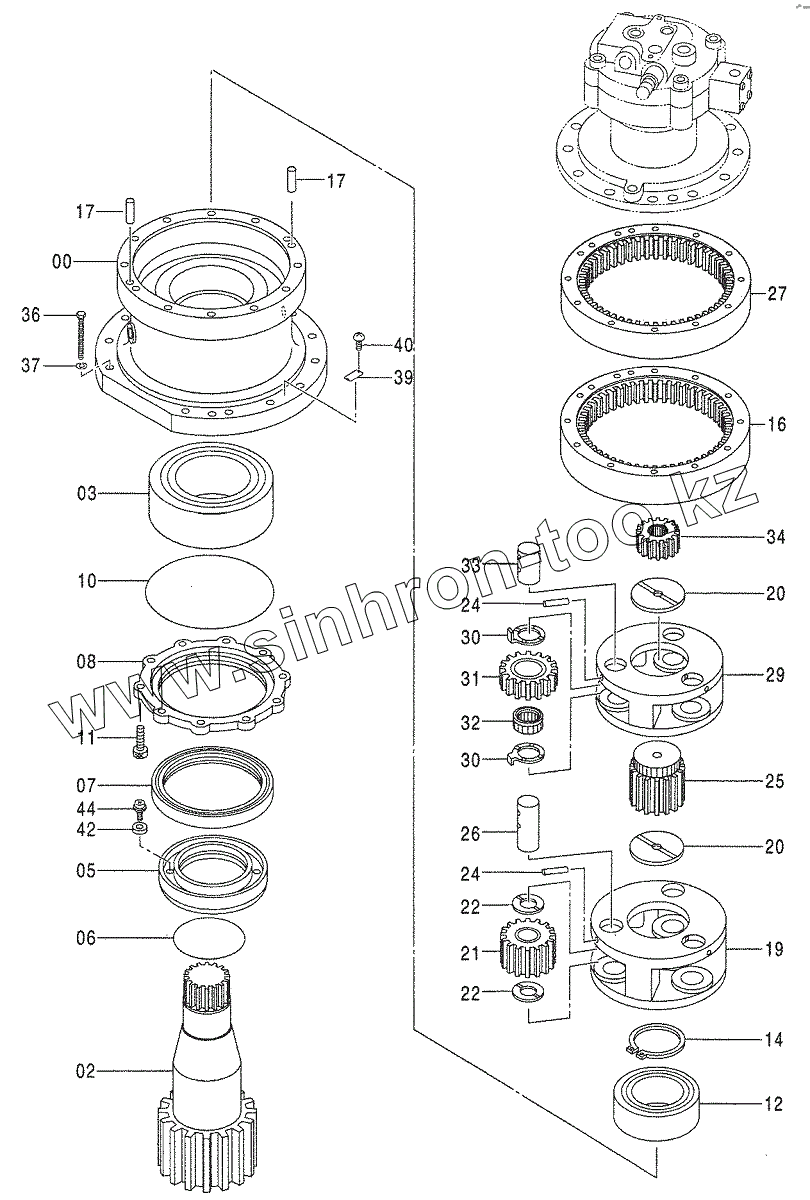

Каталог запасных частей к технике: Hitachi ZAXIS 870H-3. T.MISSION (SWING)
1032911
2
3
5
6
7
8
10
11
12
14
16
17
17
19
20
20
21
22
22
24
24
25
26
27
29
30
30
31
32
33
34
36
37
39
40
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1032911 | 1032911 | HOUSING | |
| 9250921 | 9250921 | T.MISSION | |
| 2 | 2036267 | SHAFT,PROP. | |
| 3 | 4375201 | BRG.,SPH.ROL. | |
| 5 | 3069880 | SLEEVE | |
| 6 | 4217350 | O-RING | |
| 7 | 4424982 | SEAL, OIL | |
| 8 | 2036875 | COVER | |
| 10 | 4217351 | O-RING | |
| 11 | M341240 | BOLT, SOCKET | |
| 12 | 4375200 | BRG.,SPH.ROL. | |
| 14 | 991354 | RING, RЕТАINING | |
| 16 | 2052428 | GEAR,INTERNAL | |
| 17 | J401640 | PIN, KNOCK | |
| 19 | 1020438 | CARRIER | |
| 20 | 4194454 | PLATE, THRUST | |
| 21 | 9729474 | GEAR,PLANETARY | |
| 22 | 4266934 | РLАТЕ, ТНRUSТ | |
| 24 | 986954 | РIN, SРRING | |
| 25 | 3040887 | GEAR,SUN | |
| 26 | 4368729 | PIN | |
| 27 | 2052427 | GEAR,INTERNAL | |
| 29 | 2036868 | CARRIER | |
| 30 | 4338181 | PLATE,THRUST | |
| 31 | 3069820 | GEAR,PLANETARY | |
| 32 | 4333265 | BRG.,NEEDLE | |
| 33 | 4216851 | PIN | |
| 34 | 3069819 | GEAR,SUN | |
| 36 | J912015 | BOLT | |
| 37 | A590920 | WASHER, SPRING | |
| 39 | NAME-PLATE | NAME-PLATE | |
| 40 | M492564 | SCREW, DRIVE | |
| 42 | 4204644 | MAGNET | |
| 44 | J460514 | SCREW, SEMS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
