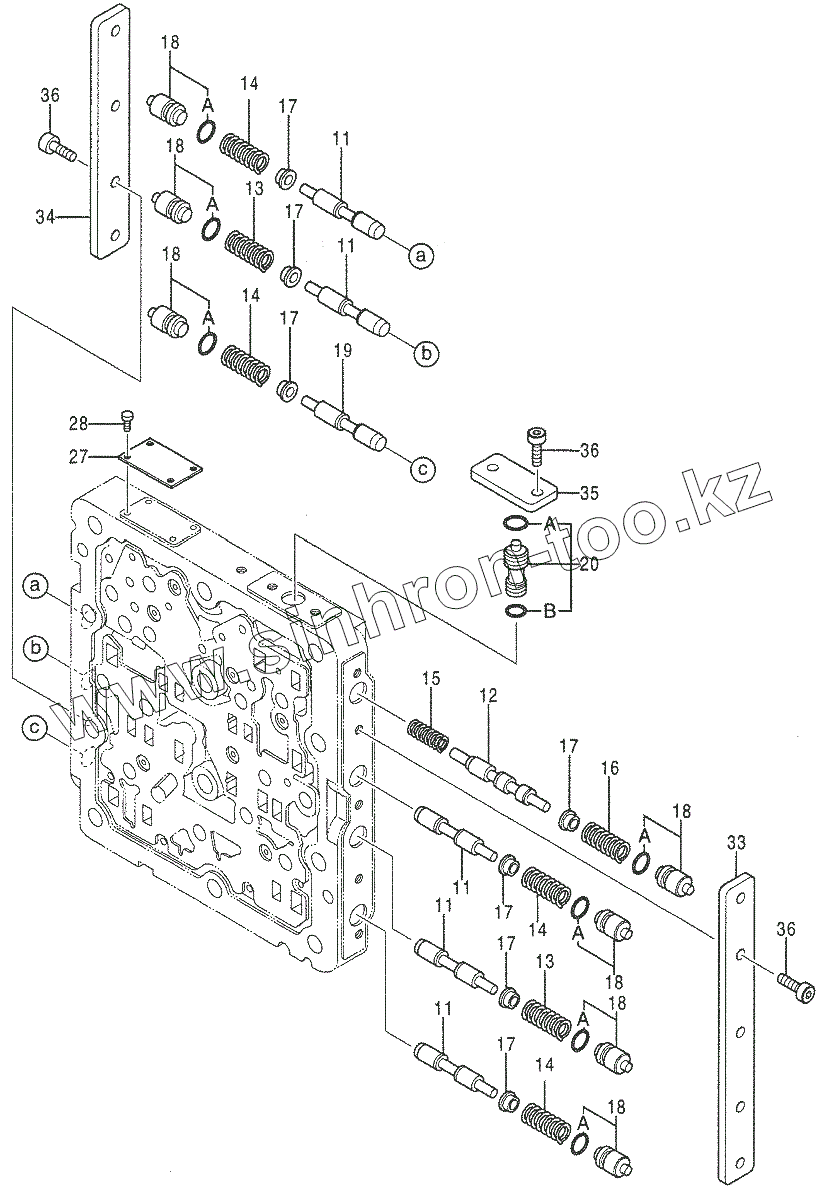

Каталог запасных частей к технике: Hitachi ZAXIS 850-3. VALVE, SHUTTLE (5/5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
11
11
11
11
12
13
13
14
14
14
14
15
16
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18A
18A
18A
18A
18A
18A
18A
19
20
20A
20B
27
28
33
34
35
36
36
36
Позиция на иллюстрации Заводской номер детали Название детали
4634207 4634207 VALVE,SHUTTLE
11 SPOOL SPOOL
12 SPOOL SPOOL
13 0788703 SPRING
14 0788704 SPRING
15 0788705 SPRING
16 0788706 SPRING
17 0788707 SEAT, SPRING
18 4452647 PLUG
18A 4140436 O-RING
19 SPOOL SPOOL
20 VALVE,SLEEVE VALVE,SLEEVE
20A 4140436 O-RING
20B 992526 O-RING
27 NAME-PLATE NAME-PLATE
28 SCREW,DRIVE SCREW, DRIVE
33 0788710 PLATE
34 0788711 PLATE
35 0788712 PLATE
36 0788713 BOLT, SOCKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
