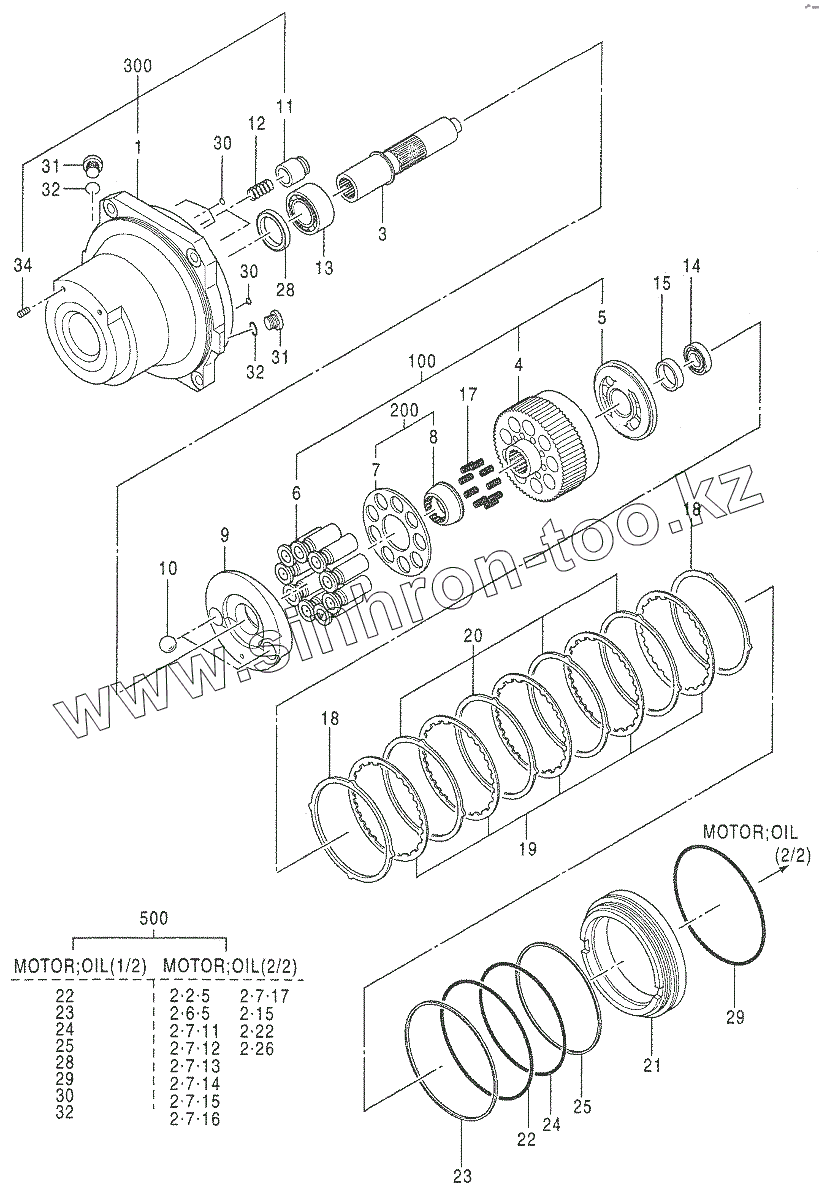

Каталог запасных частей к технике: Hitachi ZAXIS 850-3. MOTOR, OIL (1/2)
1
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
18
19
20
21
22
22
23
23
24
24
25
25
28
28
29
29
30
30
30
31
31
32
32
32
34
100
200
300
500
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4636857 | 4636857 | MOTOR,OIL | |
| 1 | CASE | CASE | |
| 3 | 0809501 | SHAFT | |
| 4 | CYL. | CYL. | |
| 5 | PLATE | PLATE | |
| 6 | PISTON | PISTON | |
| 7 | PLATE | PLATE | |
| 8 | HOLDER | HOLDER | |
| 9 | 0809502 | PLATE | |
| 10 | 0682706 | BALL STEEL | |
| 11 | PISTON ASS’Y | PISTON ASS’Y | |
| 12 | 0809503 | SPRING | |
| 13 | 0809504 | BRG. ROL. | |
| 14 | 0809505 | BRG. ROL. | |
| 15 | 0809506 | COLLAR | |
| 17 | 0806502 | SPRING | |
| 18 | 0979001 | PLATE FRICTION | |
| 19 | 0419808 | PLATE DISC | |
| 20 | 0981602 | PLATE,FRICTION | |
| 21 | 0809509 | PISTON BRAKE | |
| 22 | 0411419 | O-RING | |
| 23 | 0809510 | RING BACK-UP | |
| 24 | 0419806 | O-RING | |
| 25 | 0419812 | RING BACK-UP | |
| 28 | 0979002 | SEAL OIL | |
| 29 | A811260 | O-RING | |
| 30 | 4506320 | O-RING | |
| 31 | 0809511 | PLUG | |
| 32 | 4506424 | O-RING | |
| 34 | PLUG | PLUG | |
| 100 | 0853401 | CYL ASSY | |
| 200 | 0809513 | RETAINER ASS'Y | |
| 300 | 0809514 | CASE ASS'Y | |
| 500 | 0979004 | KIT SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
