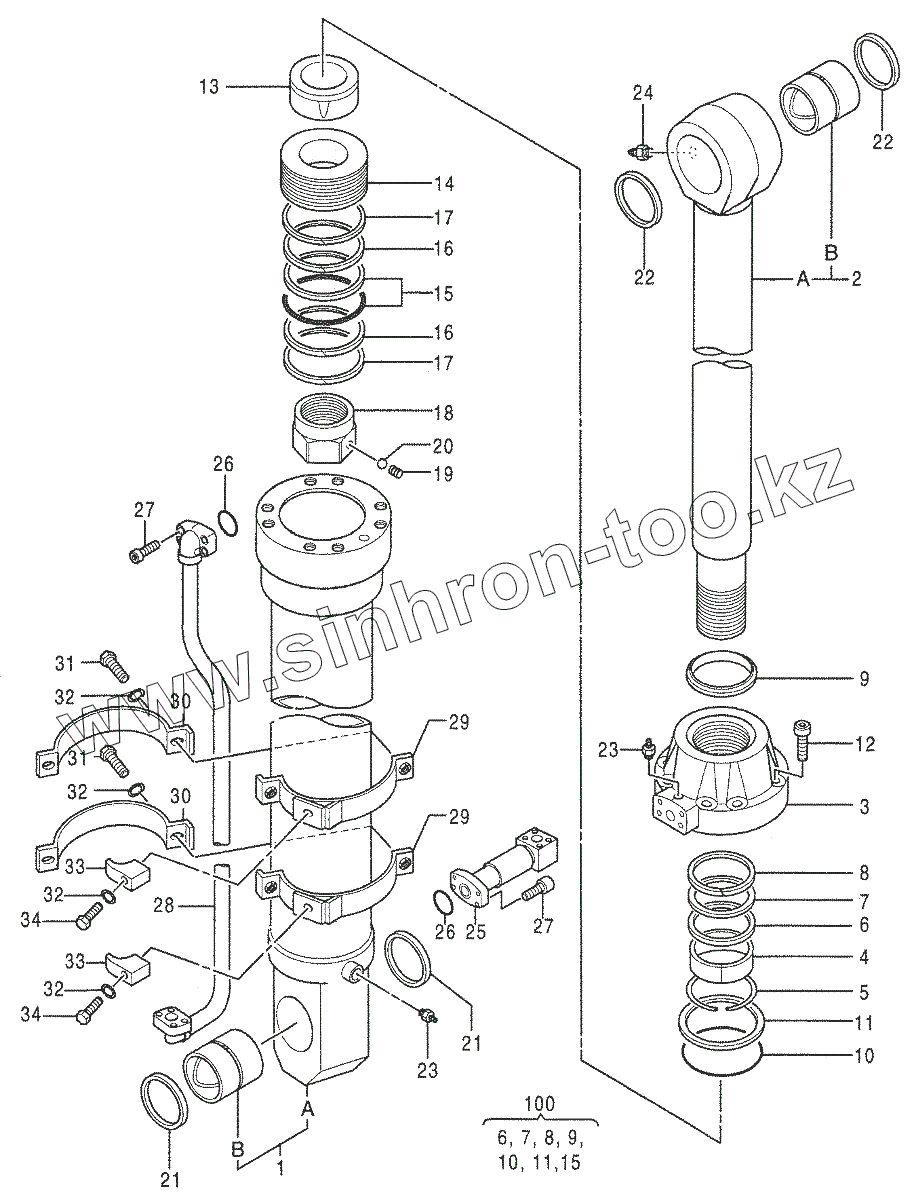

Каталог запасных частей к технике: Hitachi ZAXIS 850-3. CYL., BUCKET
4638084
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
19
20
21
21
22
22
23
23
24
25
26
26
27
27
28
29
29
30
30
31
31
32
32
32
32
33
33
34
34
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4638084 | 4638084 | CYL.,BUCKET | |
| 1-24 | 4653866 | CYL. | |
| 1 | 0978401 | TUBE,CYL. ASS’Y | |
| 1A | TUBE,CYL. | TUBE,CYL. | |
| 1B | 0379902 | BUSHING | |
| 2 | 0978402 | ROD,PISTON | |
| 2A | ROD,PISTON | ROD,PISTON | |
| 2B | 0978403 | BUSHING,PIN | |
| 3 | 0977903 | HEAD,CYL. | |
| 4 | 0379806 | BUSHING | |
| 5 | 0191415 | RING,RETAINING | |
| 6 | 0956502 | RING | |
| 7 | 0977904 | PACKING,U-RING | |
| 8 | 0242505 | RING,BACK-UP | |
| 9 | 0977905 | RING,WIPER | |
| 10 | A811190 | O-RING | |
| 11 | 0257007 | RING,BACK-UP | |
| 12 | 4104472 | BOLT,SOCKET | |
| 13 | 0978404 | BRG.,CUSHION | |
| 14 | 0702503 | PISTON | |
| 15 | 0257010 | RING,SEAL ASS’Y | |
| 16 | 0977906 | RING,SLIDE | |
| 17 | 4199817 | RING | |
| 18 | 0965104 | NUT | |
| 19 | 0379815 | SCREW,SET | |
| 20 | 0109124 | BALL,STEEL | |
| 21 | 4251767 | SEAL, DUST | |
| 22 | 0809303 | RING,WIPER | |
| 23 | 0643016 | BLEEDER,AIR | |
| 24 | J75481 | FITTING, GREASE | |
| 25 | 0380008 | JOINT | |
| 26 | 955612 | O-RING | |
| 27 | 0158883 | BOLT,SOCKET | |
| 28 | 0978405 | PIPE | |
| 29-34 | 0978406 | BAND ASS’Y | |
| 29 | 0978407 | BAND | |
| 30 | 0417414 | BAND | |
| 31 | 0379919 | BOLT | |
| 32 | A590914 | WASHER, SPRING | |
| 33 | 0353016 | CLAMP, PIPE | |
| 34 | 0379918 | BOLT | |
| 100 | 4653863 | KIT,SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
