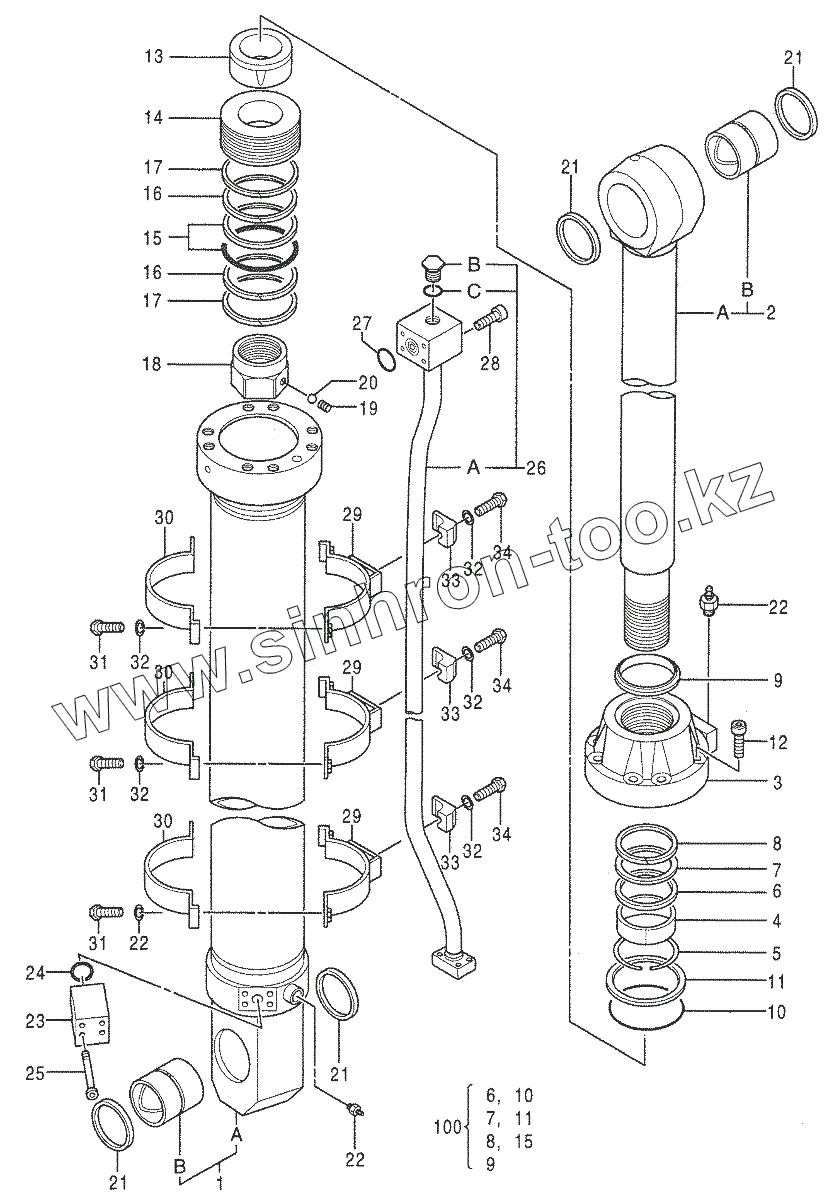

Каталог запасных частей к технике: Hitachi ZAXIS 850-3. CYL., ARM
4638083
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
19
20
21
21
21
21
22
22
22
23
24
25
26
26A
26B
26C
27
28
29
29
29
30
30
30
31
31
31
32
32
32
32
32
33
33
33
34
34
34
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4638083 | 4638083 | CYL.,ARM | |
| 1-22 | 4653865 | CYL. | |
| 1 | 0978301 | TUBE,CYL. ASS’Y | |
| 1A | TUBE,-CYL. | TUBE,-CYL. | |
| 1B | 0978302 | BUSHING,PIN | |
| 2 | 0978303 | R0D,PIST0N ASS’Y | |
| 2A | ROD,PISTON | ROD,PISTON | |
| 2B | 0978302 | BUSHING,PIN | |
| 3 | 0978304 | HEAD,CYL. | |
| 4 | 0400204 | BUSHING | |
| 5 | 0171705 | RING,RETAINING | |
| 6 | 0952504 | RING | |
| 7 | 0978305 | PACKING,U-RING | |
| 8 | 0242305 | RING,BACK-UP | |
| 9 | 0978306 | RING,WIPER | |
| 10 | A811210 | O-RING | |
| 11 | 0831306 | RING,BACK-UP | |
| 12 | 0343305 | BOLT,SOCKET | |
| 13 | 0781704 | BRG.,CUSHION | |
| 14 | 0978307 | PISTON | |
| 15 | 0242712 | RING,SEAL | |
| 16 | 0978308 | RING,SLIDE | |
| 17 | 0242714 | RING | |
| 18 | 0781707 | NUT | |
| 19 | 0400215 | SCREW,SET | |
| 20 | 0400216 | BALL,STEEL | |
| 21 | 0978007 | RING,WIPER | |
| 22 | 0643016 | BLEEDER,AIR | |
| 23 | 0978309 | JOINT | |
| 24 | 4113161 | O-RING | |
| 25 | 0339715 | BOLT,SOCKET | |
| 26 | 0978310 | PIPE ASS’Y | |
| 26A | PIPE | PIPE | |
| 26B | PLUG | PLUG | |
| 26C | O-RING | O-RING | |
| 27 | 4069900 | O-RING | |
| 28 | 0191916 | BOLT,SOCKET | |
| 29-34 | 0978311 | BAND ASS’Y | |
| 29 | 0978312 | BAND | |
| 30 | 0831310 | BAND | |
| 31 | 0379919 | BOLT | |
| 32 | A590914 | WASHER, SPRING | |
| 33 | 0379917 | CLAMP,PIPE | |
| 34 | 0236916 | BOLT | |
| 100 | 4653862 | KIT,SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
