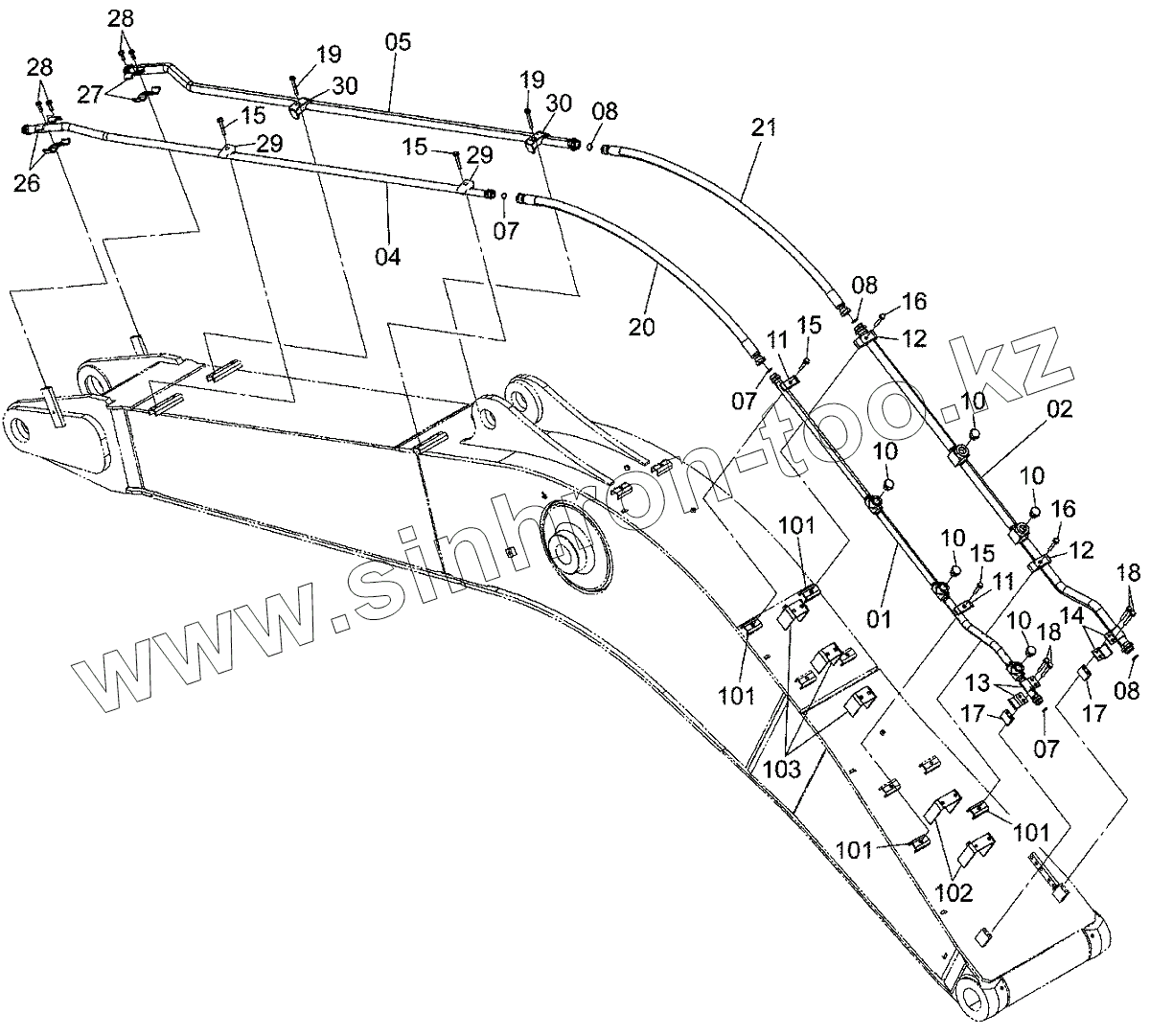

Каталог запасных частей к технике: Hitachi ZAXIS 350H-5G. BREAKER, CRUSHER PIPING (BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
02
04
05
07
07
07
08
08
08
10
10
10
10
10
11
11
12
12
13
14
15
15
15
15
16
16
17
17
18
18
19
19
20
21
26
27
28
28
29
29
30
30
101
101
101
101
102
103
Позиция на иллюстрации Заводской номер детали Название детали
01 YA40001505 PIPE
02 YA40001506 PIPE
04 YA40001507 PIPE
05 YA40001508 PIPE
07 4187328 O-RING
08 4187329 O-RING
10 A885008 PLUG
10A 4506429 O-RING
11 4189860 CLAMP, PIPE
12 4198598 СLАМР, РIРЕ
13 4710794 CLAMP,PIPE
14 4710795 CLAMP,PIPE
15 J271270 BOLT, SEMS
15A J901270 BOLT
15B J222012 WASHER
16 J271285 BOLT, SEMS
16A J901285 BOLT
16B J222012 WASHER
17 4710818 SPACER
18 J271200 BOLT
18A J901200 BOLT
18B J222012 WASHER
19 J271275 BOLT, SEMS
19A J901275 BOLT
19B J222012 WASHER
20 4650823 HOSE
21 4650840 HOSE
26 YA00022673 CLAMP,PIPE
27 YA00022674 CLAMP,PIPE
28 J271235 BOLT, SEMS
28A J901235 BOLT
28B J222012 WASHER
29 4190127 CLAMP, PIPE
30 4053698 CLAMP
101 9767178 SEAT,SCREW
102 YA40001537 SEAT,SCREW
103 9765007 SEAT, SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
