Каталог запасных частей к технике: Hitachi ZAXIS 330-5G. RADIATOR

Тип техники

Марка

Модель

Схема

1-1

1-2

1-3

1-4

1-5

2

3

4-1

4-2

4-3

5

5

6

6

7

7

8

8

9

10

11

11

12

12

13

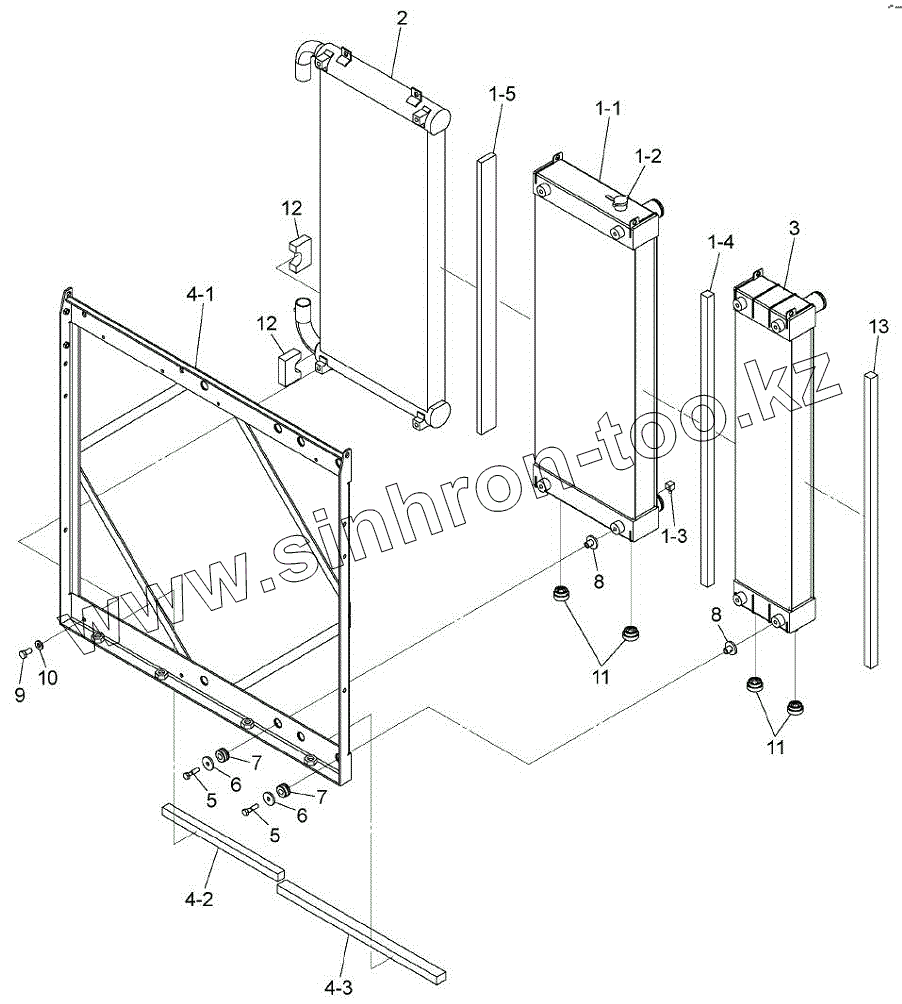

Позиция на иллюстрации	Заводской номер детали		Название детали
YA00016332	YA00016332		RADIATOR
1	XB00004994		RADIATOR
1-1	XB00004995		CORE,RADIATOR
1-2	4152858		CAP
1-3	4201253		COCK, DRAIN
1-4	XB00004996		PACKING
1-5	XB00004997		PACKING
2	XB00004998		COOLER,OIL
3	4649914		INTER COOLER
4	XB00004999		FRAME
4-1	XB00005000		FRAME
4-2	XB00005001		PACKING
4-3	XB00005002		PACKING
5	4655665		BOLT
6	4655664		WASHER
7	4655663		CUSHION
8	4655662		COLLAR
9	4655661		BOLT
10	4655650		WASHER
11	4650020		CUSHION
12	4655653		PACKING
13	4655654		PACKING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
