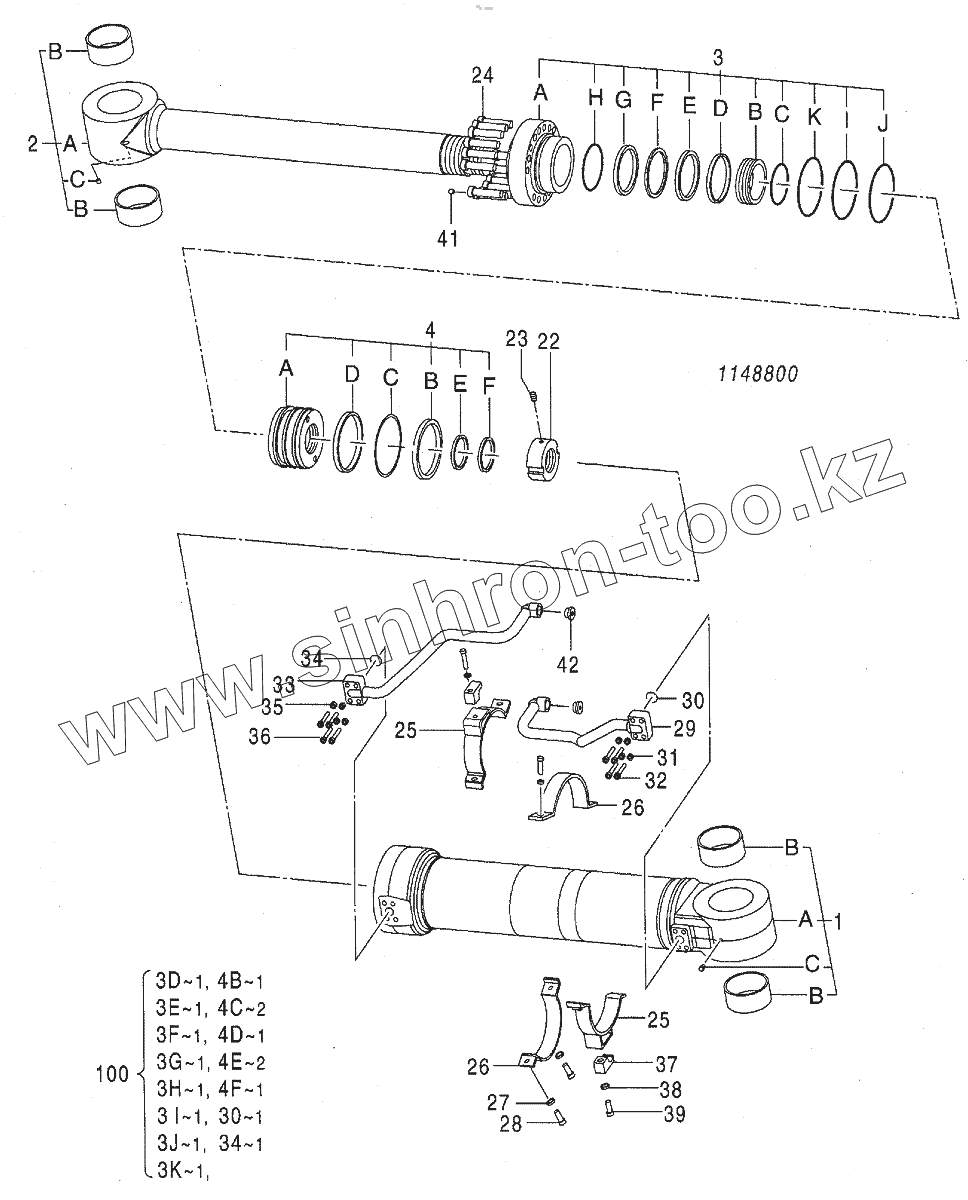

Каталог запасных частей к технике: Hitachi Zaxis 190-3. CYL., POSITIONING (WITH HOLDING VALVE)

Тип техники

Марка

Модель

Схема

1

1A

1B

1B

1C

2

2A

2B

2B

2C

3

3A

3B

3C

3D

3D

3E

3E

3F

3F

3G

3G

3H

3H

3I

3I

3J

3J

3K

3K

4

4A

4B

4B

4C

4C

4D

4D

4E

4E

4F

4F

22

23

24

25

25

26

26

27

28

29

30

30

31

32

33

34

34

35

36

37

38

39

41

42

100

Позиция на иллюстрации	Заводской номер детали		Название детали
4646127	4646127		CYL.,POSITIONING
1	1148801		TUBE,CYL. ASS'Y
1A	TUBE,CYL		TUBE,CYL
1B	1148802		BUSHING
1C	0971230		NIPPLE,GREASE
2	1148803		ROD,PISTON ASS'Y
2A	ROD,PISTON		ROD,PISTON
2B	1148802		BUSHING
2C	0971230		NIPPLE,GREASE
3	1148804		ROD COVER ASS'Y
3A	1148805		ROD COVER
3B	1148806		DD-BUSH
3C	1148807		RING,RETAINING
3D	1148808		SEAL,BUFFER
3E	1148809		U-PACKING
3F	1148810		RING,BACK-UP
3G	1148811		WIPER,DUST
3H	1148812		RING,RETAINING
3I	A811160		O-RING
3J	1148814		RING,BACK-UP
3K	1148815		O-RING
4	1148816		PISTON ASS'Y
4A	1148817		PISTON
4B	1148818		SEAL,SLIPPER
4C	1148819		RING,WEAR
4D	1148820		RING,SLYD
4E	A811095		O-RING
4F	1148822		RING,BACK-UP
22	1148823		NUT,PISTON
23	0971323		SCREW,SET
24	1148824		BOLT,SOCKET
25	1148825		BAND
26	1148826		BAND
27	A590912		WASHER, SPRING
28	J901240		BOLT
29	1148827		PIPE
30	4506428		O-RING
31	1147611		WASHER,SPRING
32	1147612		BOLT,SOCKET
33	1148828		PIPE
34	4506428		O-RING
35	1147611		WASHER,SPRING
36	1147612		BOLT,SOCKET
37	1148829		CLAMP,PIPE
38	A590912		WASHER, SPRING
39	1148830		BOLT
41	1148831		SCREW,SET
42	1148832		CAP,DUST
100	1148003		'CASING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
