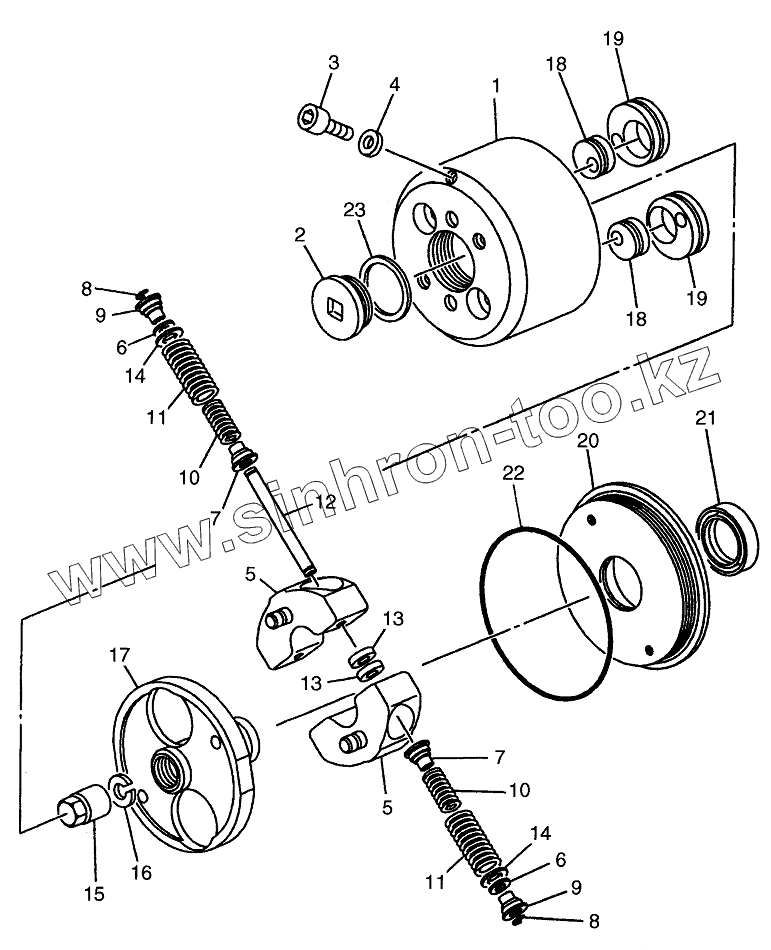

Каталог запасных частей к технике: Hitachi LX-160-7. AUTO TIMER (-2000.9)
1-15740-533-0
1
2
3
4
5
5
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
14
14
14
14
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-15740-533-0 | 1-15740-533-0 | TIMER ASSY | |
| 1-15743-153-0 | 1-15743-153-0 | FLYWEIGHT ASSY | |
| 1 | 1-15741-074-0 | HOUSING | |
| 2 | 1-15749-735-0 | CAP | |
| 3 | 1-15749-031-0 | PLUG | |
| 4 | 1-15749-030-0 | GASKET | |
| 5 | 1-15743-067-0 | FLYWEIGHT | |
| 6 | 1-15749-394-0 | SHIM | |
| 6 | 1-15749-395-0 | SHIM | |
| 6 | 1-15749-396-0 | SHIM | |
| 6 | 1-15749-397-0 | SHIM | |
| 6 | 1-15749-495-0 | SHIM | |
| 6 | 1-15749-496-0 | SHIM | |
| 7 | 1-15749-870-0 | SEAT, INNER SPRING | |
| 8 | 1-15749-159-0 | RING, SNAP | |
| 9 | 1-15749-871-0 | SEAT, OUTER SPRING | |
| 10 | 1-15749-886-0 | SPRING | |
| 11 | 1-15749-885-0 | SPRING | |
| 12 | 1-15749-869-0 | PIN | |
| 13 | 1-15749-402-0 | SPACER | |
| 14 | 1-15749-390-0 | SHIM | |
| 14 | 1-15749-391-0 | SHIM | |
| 14 | 1-15749-392-0 | SHIM | |
| 14 | 1-15749-393-0 | SHIM | |
| 14 | 1-15749-493-0 | SHIM | |
| 14 | 1-15749-494-0 | SHIM | |
| 15 | 1-15749-117-0 | NUT | |
| 16 | 1-15749-116-0 | WASHER | |
| 17 | 1-15721-163-0 | FLANGE | |
| 18 | 1-15749-152-0 | CAM | |
| 19 | 1-15749-151-0 | CAM | |
| 20 | 1-15749-798-0 | COVER | |
| 21 | 1-15749-789-0 | SEAL, OIL | |
| 22 | 1-15749-111-0 | GASKET | |
| 23 | 1-15749-736-0 | GASKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
