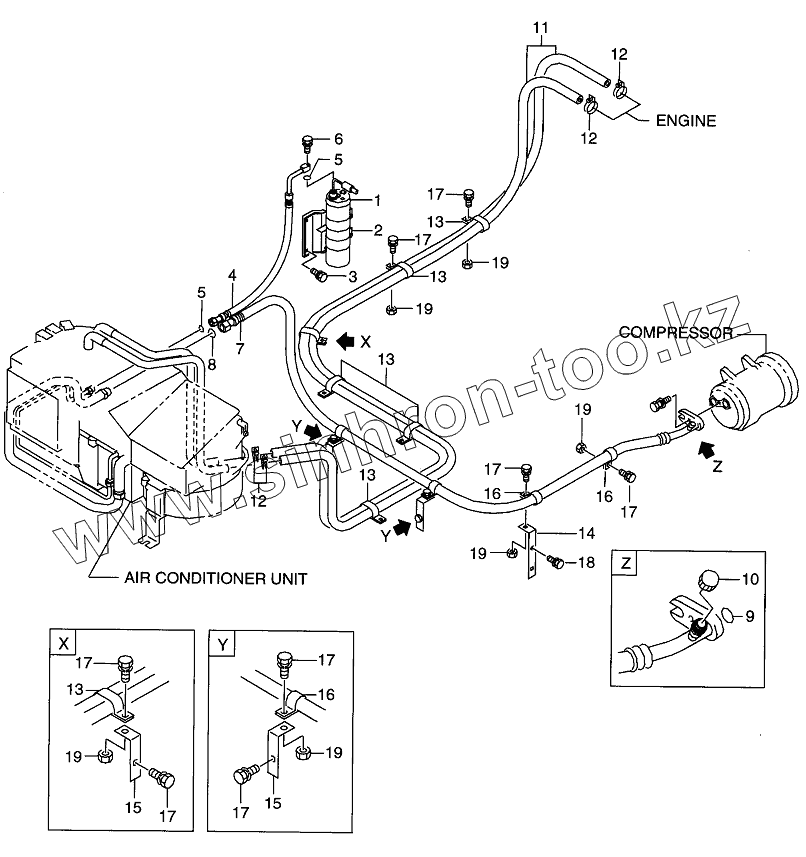

Каталог запасных частей к технике: Hitachi LX-160-7. AIR CONDITIONER PIPING (1/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
13
13
13
13
13
14
15
15
16
16
16
17
17
17
17
17
17
17
17
18
19
19
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 26756-75531 RECEIVER, DRYER
2 26756-75541 BRACKET
3 01183-08016 BOLT&WASHER
4 26756-75991 HOSE
5 O-RING O-RING
6 01183-06025 BOLT&WASHER
7 26676-72361 HOSE
8 26756-77101 O-RING
9 26756-77131 O-RING
10 26756-77151 CAP
11 26756-75961 HOSE
12 24067-62251 CLIP
13 26602-42231 CLIP
14 26752-42451 PLATE
15 26612-42081 BRACKET
16 26602-42111 CLIP
17 01183-10020 BOLT&WASHER
18 01183-12020 BOLT&WASHER
19 01401-00010 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
