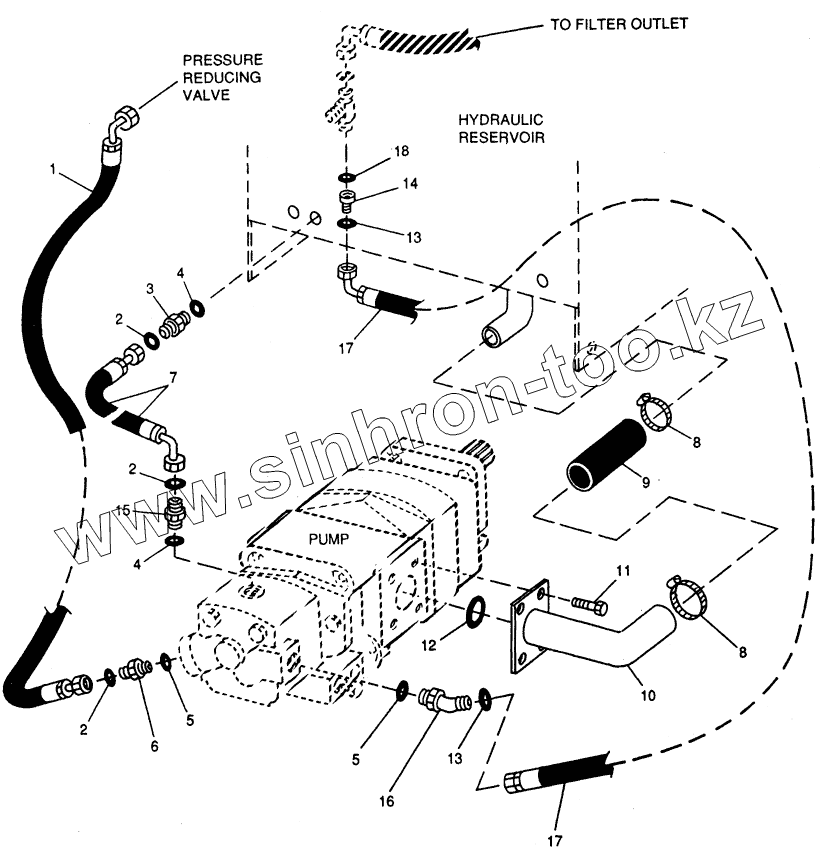

Каталог запасных частей к технике: Hitachi LX-150-2. HYDRAULIC SYSTEM - HYDRAULIC PUMP HOSES AND FITTINGS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
4
5
5
6
7
8
8
9
10
11
12
13
13
14
15
15
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 АТ150616 HOSE
2 Т77814 O-RING
3 38Н1173 ADAPTER
4 R26448 O-RING
5 R29936 O-RING
6 L32705 THREADED NIPPLE
7 АТ151289 HOSE
8 АТ39141 CLAMP
9 Т108328 HYDRAULIC HOSE
10 АТ161536 OIL LINE
11 19Н2898 CAP SCREW
12 F1870R O-RING
13 Т76938 O-RING
14 38Н1484 REDUCER
15 38Н1161 ADAPTER
16 38Н1049 ELBOW FITTING
17 АТ161533 HOSE
18 Т78612 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
