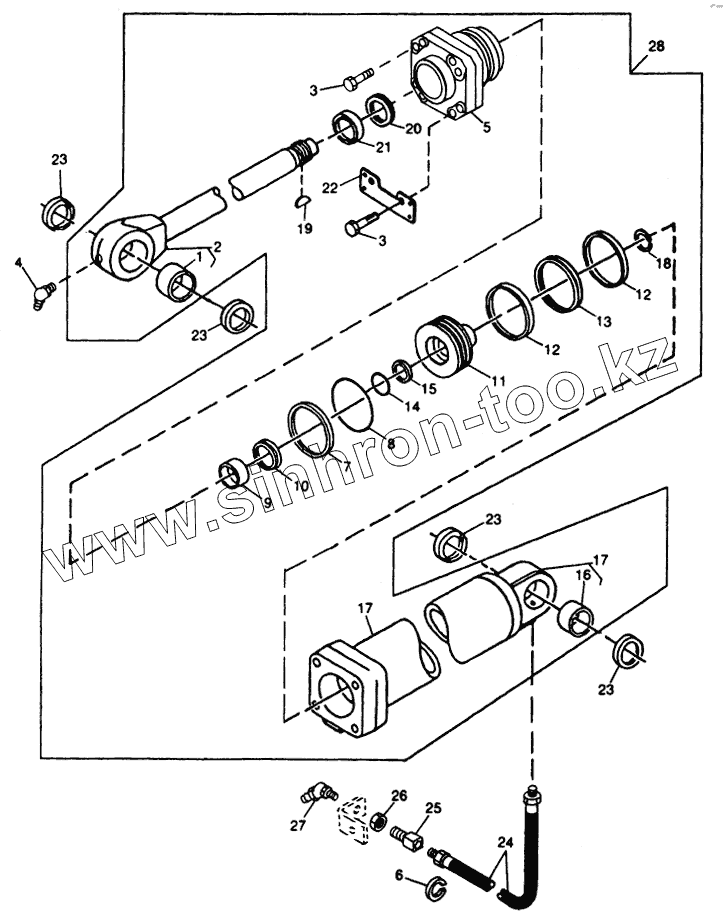

Каталог запасных частей к технике: Hitachi LX-150-2. HYDRAULIC SYSTEM - BUCKET CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

17

18

19

20

21

22

23

23

23

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	R85556		BUSHING
2	RE25876		ROD
3	19М8629		SCREW
4	JD7763		LUBRICATION FITTING
5	Н145440		HYDR. CYLINDER ROD GUIDE
6	R44302		TIE BAND
7	R89634		BACK-UP RING
8	R89632		RING
9	R85230		BACK-UP RING
10	RE25150		SEAL
11	R93779		PISTON
12	R85229		WEAR RING
13	RE25147		SEAL
14	R86192		O-RING
15	R80521		BACK-UP RING
16	R85556		BUSHING
17	АН139464		HYDRAULIC CYLINDER BARREL
18	R86103		SNAP RING
19	R86102		KEY
20	RE25149		SEAL
21	RE25148		SEAL
22	Н145567		BRACKET
23	Т102138		SEAL
24	АТ103107		HYDRAULIC HOSE
25	R36311		FITTING
26	Е12379		NUT
27	JD7788		LUBRICATION FITTING
28	АН139266		HYDRAULIC CYLINDER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
